一、设计目标溯源

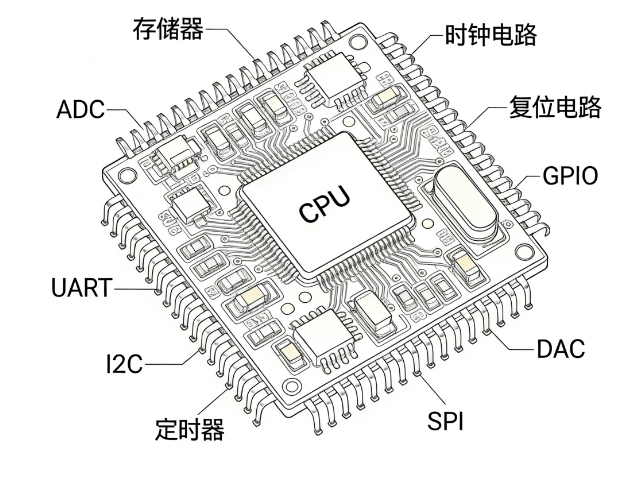

微控制器（MCU）是一种将中央处理器（CPU）、存储器（Flash/RAM）、时钟电路、复位电路以及多种通用外设（如GPIO、ADC、DAC、UART、SPI、I2C、定时器等）集成在单一芯片上的完整计算控制系统，因此也被称为单片机（Single Chip Microcomputer）。其设计目标是实现低功耗、低成本，并专注于确定性实时控制任务。

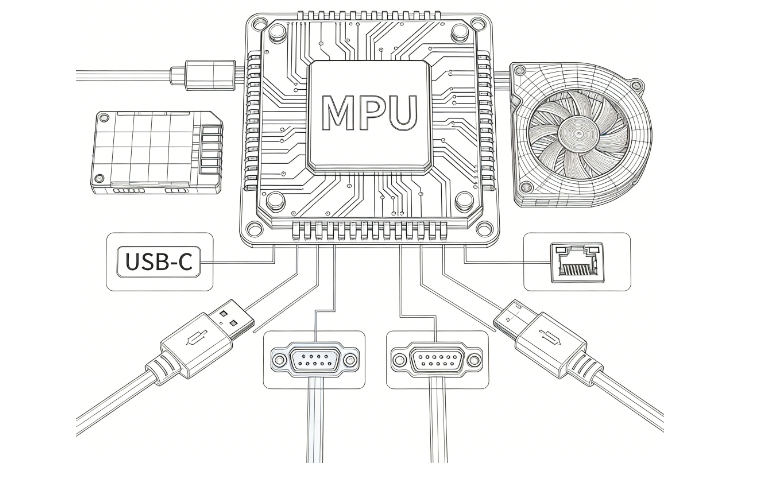

微处理器（MPU）则更专注于高性能计算，通常需要外接存储器（如DDR）和各种外设才能构成完整的计算机系统。MPU的核心定位是提供灵活的通用计算平台，支持复杂的操作系统（如Linux、Android）和多任务处理。

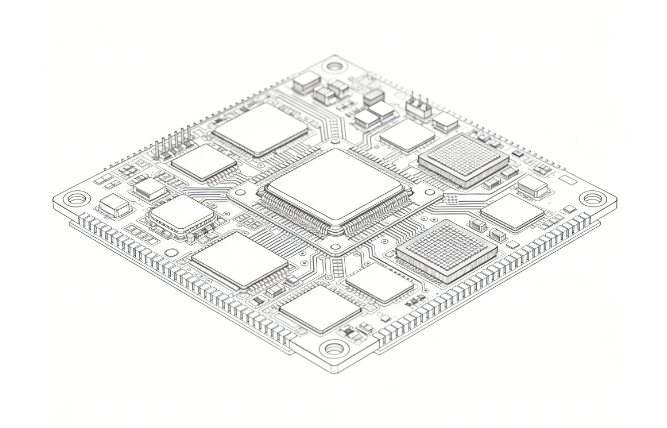

片上系统（SoC）是一种高度集成的芯片，它将整个计算机系统的功能集成到单一芯片上，通常包括多核处理器（如ARM Cortex-A系列）、大容量内存、复杂外设（如Wi-Fi模块、GPU）以及电源管理单元。SoC的设计哲学是”系统集成、场景定制”，致力于为特定应用领域（如智能手机、汽车电子、工业自动化）打造完整的系统级解决方案。
二、历史演进脉络
MCU的历史可追溯至1971年，由德州仪器工程师Gary Boone发明，初期主要用于小型控制系统。随着技术的发展，MCU从4位、8位发展到32位（如ARM Cortex-M系列），成为消费电子和工业领域的主流。
MPU作为通用计算机中的CPU演变而来，可以理解为增强版的CPU。随着嵌入式系统对高性能计算需求的增长，MPU逐渐发展出多核超标量架构，支持虚拟内存管理，广泛应用于边缘计算、多媒体处理等领域。
SoC的发展代表了从分立元件到高度集成的技术趋势。现代SoC正变得越来越专业化，从移动领域扩展到汽车系统、可穿戴设备、工业自动化等众多领域，并集成人工智能、机器学习和边缘计算等新功能。采用异构集成架构（CPU+GPU+NPU+专用加速器）和模块化扩展性，通过PCIe 5.0/CXL 2.0高速互连协议构建弹性集群，实现TB/s级带宽扩展。
这三种芯片类型的设计哲学差异，从根本上决定了它们各自的技术特性和应用边界。
三、硬件架构的哲学体现
本节将设计哲学具体化，深入对比MCU、MPU与SoC硬件架构的差异，并阐释这些差异背后的哲学逻辑。首先分析硬件资源的分配策略，其次对比内存架构，最后探讨外设管理策略的差异。
1、资源集成度
MCU通过高度集成实现”单一控制”目标，其设计哲学强调在单一芯片上集成CPU、存储器、时钟电路、复位电路以及多种通用外设（如GPIO、ADC、DAC、UART、SPI、I2C、定时器等）。这种集成方式使其能够独立运行，无需外接复杂硬件，从而满足低功耗、低成本的需求，并专注于确定性实时控制任务。
MPU作为通用计算核心，其设计哲学是”灵活扩展”，必须依赖外部存储器（如DDR）和丰富的外设接口来构建一个”微型计算机系统”。MPU通常需要内存管理单元（MMU）来支持虚拟内存技术，实现多进程环境下的内存隔离和物理内存的高效利用。
SoC采用异构集成架构（CPU+GPU+NPU+专用加速器）和先进互连技术，实现面向场景的”系统级”性能与能效优化。这种设计范式已成功应用于智能座舱域控芯片，通过座舱域与智驾域的深度协同，实现4K导航渲染与HUD预警联动的实时响应能力。
2、内存架构
MCU通常不具备MMU（内存管理单元），其内存架构设计强调确定性和实时性，确保对实时应用场景的快速响应。这种设计避免了地址转换带来的性能开销，确保内存访问延迟可预测，满足实时任务的截止时间要求。
MPU必须集成MMU以支持虚拟内存和复杂操作系统，其内存架构设计哲学聚焦于为多任务环境提供内存隔离和高效利用。MMU的设计初衷是解决多进程环境下的内存隔离和物理内存的高效利用问题。
SoC采用复杂的内存层次结构和缓存设计，服务于高性能计算需求。其设计哲学是通过系统集成实现场景定制，为特定应用领域提供完整的系统级解决方案。
3、外设与接口管理
MCU的外设管理策略体现其”高度集成、单一控制”的设计哲学，通常集成固定功能的简单外设，如GPIO、ADC、DAC等，以满足基本的控制需求。
MPU的外设管理强调”通用计算、灵活扩展”，通过通用总线（如PCIe）连接丰富的外设接口，支持构建复杂的计算机系统。
SoC的外设管理体现”系统集成、场景定制”的设计哲学，其接口模块高度定制化，可配置，服务于特定应用领域的需求。例如，智能座舱域控芯片集成显示接口、网络接口等，满足多功能应用需求。
四、软件与开发生态的逻辑区分
本节从软件和开发视角，探讨不同设计哲学对生态系统造成的深刻影响。我们将分析操作系统支持、开发范式对比以及工具链与调试方法的差异，揭示MCU、MPU与SoC在软件生态上的根本区别。
1、操作系统适配性
MCU通常运行裸机程序或轻量级实时操作系统（RTOS），其设计哲学要求极短的中断响应时间和确定性任务调度。这种实时性体现在对”信号链环路”的深度优化，包括信号采集、中断响应、运算处理、外设控制等多个环节，确保快速响应和可靠执行。典型的RTOS如FreeRTOS、Zephyr等，采用抢占式调度和固定优先级模式，任务切换时间通常小于1μs。
MPU必须支持Linux、Android等复杂多任务操作系统，其通用计算和灵活扩展的哲学依赖进程隔离、虚拟内存等机。MPU集成内存管理单元（MMU）以实现虚拟内存技术，解决多进程环境下的内存隔离和物理内存高效利用问题。这种架构支持多核处理器上的进程分配与调度，实现负载均衡和实时性管理。
SoC在支持复杂操作系统的同时，为特定应用（如AI推理）提供硬件加速和专用的软件栈。其”系统集成、场景定制”的哲学体现在异构集成架构（CPU+GPU+NPU+专用加速器）和模块化扩展性上。例如，智能座舱域控芯片通过座舱域与智驾域的深度协同，实现4K导航渲染与HUD预警联动的实时响应能力。
2、开发模式差异
MCU开发更贴近硬件，强调效率与实时性。开发者需要关注信号链环路的实时优化，从传感器输入到逻辑运算再到执行与反馈的整个流程。开发工具通常包括MPLABX、Keil等IDE，支持C/C++等高级语言开发，缩短嵌入式系统开发周期。
MPU开发涉及更复杂的系统级设计，包括驱动开发和硬件抽象层（HAL）实现。开发者需要处理多核环境下的任务分配与调度，考虑缓存错误共享、进程间通信等问题。开发流程包括需求分析、架构设计、电路设计、物理设计、验证和测试等多个阶段。
SoC开发采用硬件/软件协同设计方法，充分发挥硬件和软件的优势，提高系统的性能和灵活性。这种设计方式难度较大，需要设计人员具备很高的综合能力。开发工具链支持RISC-V与ARM指令集混合编排，实现IP核的灵活调用与验证覆盖率优化。
3、工具链、调试与测试差异
MCU调试更注重实时性验证，确保中断响应时间和任务调度满足确定性要求。测试方法包括信号完整性测试、功耗测试和可靠性测试，确保在严苛环境下的稳定运行。
MPU调试关注系统稳定性，验证多进程环境下的内存隔离和虚拟内存管理。测试包括负载均衡测试、实时性测试和安全性测试，确保复杂操作系统下的可靠运行。
SoC调试与测试更为全面，包括功能安全验证、性能测试和能效测试。基于ISO 26262认证的设计流程，集成硬件级安全隔离引擎，实现多租户场景下的数据安全防护。测试涵盖从芯片架构设计到车规认证的全流程，包含安全需求分析、失效模式验证等20余项认证支持。
五、应用场景的选型逻辑
本节梳理三类芯片的典型应用边界，探讨当前的技术融合趋势。
1、典型应用场景选型
MCU凭借其”高度集成、单一控制”的设计哲学，在工业控制、汽车电子、简单IoT节点等对确定性、功耗和成本敏感的场景中占据统治地位。其典型应用包括：
- 工业控制：PLC逻辑控制、电机驱动（FOC算法）
- 汽车电子：发动机控制单元（ECU）、车身控制模块（BCM）
- 消费电子：智能家居（温控、LED控制）、穿戴设备（心率检测）
- 物联网节点：传感器数据采集与简单处理
MCU的选型核心在于确保信号链环路的实时性，包括信号采集、中断响应、运算处理、外设控制等多个环节的确定性优化。
MPU”通用计算、灵活扩展”的设计哲学使其在需要复杂人机交互、边缘计算、多媒体处理等领域具有独特优势。其典型应用场景包括：
- 边缘计算：需要运行Linux等复杂操作系统的边缘服务器
- 多媒体处理：音视频编解码、图形渲染
- 人机交互：带触摸屏的智能设备界面
- 网络设备：路由器、交换机等网络通信设备
MPU选型需关注其多核处理能力、虚拟内存管理（MMU）支持以及丰富的外设接口扩展性。
SoC”系统集成、场景定制”的设计哲学使其在智能手机、智能座舱、高级自动驾驶、AIoT等需要高度集成和定制化性能的场景中成为核心^[13][16]^。其典型应用包括：
- 智能手机：集成CPU、GPU、调制解调器等完整功能
- 智能座舱：4K导航渲染与HUD预警联动的实时响应
- 高级自动驾驶：AI推理、传感器融合处理
- AIoT设备：集成AI加速器的智能终端
SoC选型需考虑其异构集成架构（CPU+GPU+NPU+专用加速器）和模块化扩展性。
2、从芯片型号看设计哲学的实践
（1）STM32系列MCU：实时控制的典范
STM32系列MCU体现了MCU”高度集成、单一控制”的设计哲学。其特点包括：
- 集成处理器核心、存储器、多种外设接口
- 支持裸机或RTOS（如FreeRTOS）
- 强调中断响应时间和任务调度的确定性
在工业控制中，STM32通过PWM输出实现电机控制，通过ADC/DAC进行信号处理，展现了MCU在确定性实时任务中的优势。
- Cortex-A系列MPU：通用计算的代表
ARM Cortex-A系列MPU体现了MPU”通用计算、灵活扩展”的设计哲学。其特点包括：
- 需外接DDR内存和丰富外设
- 必须集成MMU以支持虚拟内存
- 可运行Linux、Android等复杂操作系统
在边缘计算设备中，Cortex-A系列MPU通过多核处理能力和虚拟内存管理，支持复杂的多任务处理和网络通信功能。
- 高通骁龙系列SoC：场景定制的标杆
高通骁龙系列SoC是SoC”系统集成、场景定制”设计哲学的典型代表。其特点包括：
- 异构集成CPU、GPU、NPU、调制解调器等
- 支持4K导航渲染与HUD预警联动
- 集成AI加速器进行本地推理
在智能座舱中，骁龙SoC通过座舱域与智驾域的深度协同，实现了高性能计算与实时响应的完美结合。
3、边界模糊与融合创新
（1）高性能MCU与低功耗SoC的界限模糊
现代技术发展正在模糊MCU与SoC的传统界限。例如：
- Cortex-M7等高性能MCU开始集成DSP指令集和浮点单元
- 集成MCU核的复杂SoC（如STM32MP1）出现
- 可扩展MCU+MPU混合架构成为新趋势
这种融合使得MCU在保持实时性的同时，获得了更强的计算能力；而SoC则在保持高性能的同时，增强了实时控制能力。
- 异构集成架构的兴起
SoC的异构集成架构（CPU+GPU+NPU+专用加速器）正在影响其他芯片类型。例如：
- 现代MPU开始集成AI加速单元
- MCU开始集成机器学习推理引擎
- 芯片间通过PCIe 5.0/CXL 2.0高速互连构建弹性集群
这种趋势使得各类芯片都在向”系统级”集成演进，设计哲学差异带来的技术边界正在被打破。
