一、电容是什么？
电容是一种能够储存电荷的电子元件。简单来讲，它可以把电荷储存起来，在需要的时候再释放出去。
电容的基本结构非常简单，由两块相互靠近但又彼此绝缘的导体极板，以及夹在它们中间的绝缘介质组成。当在电容的两极板上加上电压时，电荷就会在电场的作用下，在极板上聚集起来，这个过程就是充电，此时电容就储存了一定的电能；而当电容连接到外部电路时，储存的电荷会从一个极板流向另一个极板，形成电流，这就是放电过程。

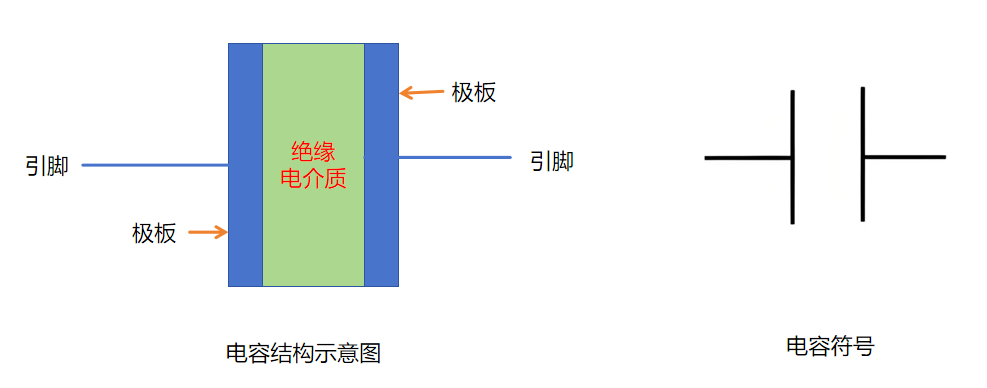

从结构上看其实它非常的简单，一般电容就是由两块极板构成，然后在极板间填充一些绝缘的介质，最后在两极板上分别引出一个引脚，这样就制作成了电容，其结构与电路符号如下图所示：
二、电容的充放电原理
电容由两个导体极板和中间的绝缘电介质组成。两个导体极板用来存放电荷，中间的绝缘电介质两个极板隔开，防止电荷直接跑过去。当电容接入电路后，在电场的作用下，一个极板会积累正电荷，另一个极板则会积累等量的负电荷。
电容储存电荷的能力用电容值来衡量。电容值的大小与多个因素有关，其中极板的面积、极板间的距离以及电介质的特性起着关键作用。极板面积越大，能存放的电荷就越多；极板间的距离越小，电场的作用就越强，也有助于储存更多电荷；而不同的绝缘电介质，对电容储存电荷的能力也有不同的影响。如一些特殊的绝缘电介质材料，能够显著提高电容的容量，能容纳更多的电荷。

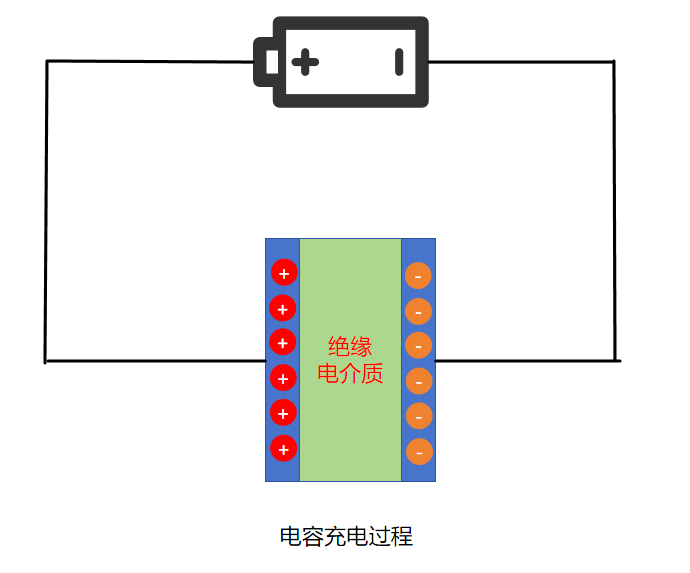

电容充电过程
电容与电源连通后，在电源电压产生的电场力作用下，电子从电源的负极出发，流向电容的一个极板，使这个极板带上了负电荷；同时，另一个极板上的电子被电源的正极吸引，从而带上了正电荷，随着电荷的不断注入，电容开始逐渐储存能量。
随着电荷源源不断地注入，正负极板上积累的电荷越来越多，两个极板之间就逐渐形成了一个逐渐增强的电场 。在极板间电场的作用下，带有正电荷的极板上的电子，会受到吸引力，想要朝着带有负电荷的极板移动，同时，电容器两端的电压也在这个过程中逐渐升高。
当电容两端的电压持续升高，最终达到与电源电压相等的时候，此时，电源不再向电容器注入电荷，因为电容内部的电场已经达到了最大值，正电荷和负电荷的数量相等且分布在两个极板上，达到了一种平衡状态。这就意味着电容已经完成了充电过程，将电能转化为静电场能储存起来，电容储存能量后可作为临时电源放电。

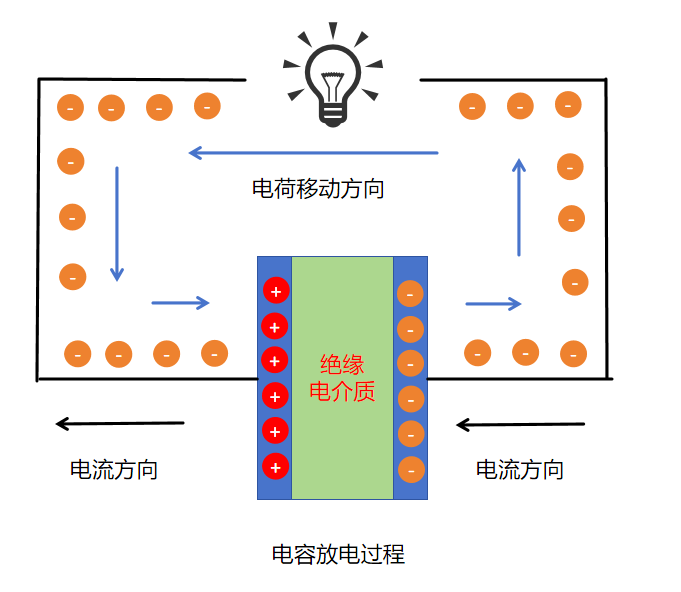

电容放电过程
当电容充满电后，将它与电源断开，然后把它连接到一个负载（如发光二极管、电阻）上 。此时，电容和负载就形成了一个闭合回路，为电容的放电提供了通道。
在这个闭合回路中，由于电容两极板之间存在电压，在电场力的作用下，电子从带负电荷的极板出发，经过负载，流向带正电荷的极板，以中和正电荷。在电路中，电流方向定义为正电荷移动方向。因此，外部电路中电流从电容器正极板流出，经负载流向负极板。 这个电子的移动过程就形成了放电电流，随着电荷不断地释放，电容内部的电场逐渐减弱，同时，电容两端的电压也在这个过程中逐渐降低。
随着放电过程的持续进行，电容中的电荷越来越少，当电容中的电荷几乎耗尽时，它两端的电压也接近零，此时放电过程就结束了。在这个过程中，电容储存的静电场能被转化为其他形式的能量，如通过电阻时，电能转化为热能，让电阻发热；如果连接的是发光二极管，电能就会转化为光能和热能，使发光二极管发光。
至此，电容完成了一次完整的放电过程，又回到了初始状态，等待下一次的充电。
三、电容充放电实验
应用Proteus设计一个电容充放电实验电路，需要的电子元件包括电容、发光二极管、电子、一个5V的直流电源、接地端。
要解决 “电容 + 发光二极管（LED）实验重放电路” 中电容大小和限流电阻的计算问题，需先明确电路核心逻辑：电容充电后通过 LED 放电，驱动 LED 发光，限流电阻用于保护 LED（防止电流过大烧毁），电容容量则决定 LED 的发光持续时间。
1、确定电子元件参数
计算前需明确的关键参数
所有计算均基于 LED 和电源的基础参数，需提前确定（以常见小功率 LED 为例，不同型号参数需调整：
| 参数名称 | 符号 | 说明（常见值） | 作用 |
| LED正向电压 | V(f) | 红色 LED：1.8~2.2V | 导通 LED 需克服的电压门槛 |
| LED额定正向电流 | I(fmax) | 小功率 LED：10~20mA（0.01~0.02A） | LED 正常发光的最大安全电流 |
| LED 最小发光电流 | I(fmin) | 1~2mA（0.001~0.002A） | LED 刚好能发光的最小电流 |
| 直流电源 | Vcc | 5V | 给电容充电的电压 |
| 目标发光时间 | t | 实验需求（如1秒、3 秒） | 决定电容容量 |
2、计算限流电阻R
限流电阻的核心作用是限制 LED 的最大电流不超过LED额定正向电流，避免 LED 烧毁。
计算依据：欧姆定律（放电初始时，电容充满电，电压≈Vcc，此时电流最大）。
计算公式
放电回路中，电容电压VC ≈Vcc（充电饱和后），LED 正向电压为Vf,，因此限流电阻两端的电压为 Vcc −Vf。根据欧姆定律：
实例计算（以常用参数为例）
假设参数：Vcc =5V（实验常用）、红色 LEDVf =2V、f(max) =15mA=0.015A,代入公式：
R = (5V-2V)/0.015A = 200Ω
实际选型建议
电阻需选标称值（常见标称值：200Ω、220Ω），优先选略大于计算值的电阻（如 220Ω），进一步降低电流，提高安全性；
电阻功率需满足：
本例中：
选1/4W 电阻（0.25W）即可（1/4W 是实验常用规格，足够覆盖小功率 LED 场景）。
2、计算电容容量C
电容的核心作用是储存电荷，放电时维持 LED 发光，容量越大，发光时间越长。
计算依据：RC 电路放电暂态公式（电容放电时，电压随时间指数下降，当电压不足以驱动 LED 时，LED 熄灭）。
放电核心逻辑
电容放电时，电压变化公式为：
其中：
VC (t)：放电t秒后电容两端的电压；
e：自然常数（≈2.718）；
R：已计算的限流电阻；
C：待求电容容量。
当VC (t) 下降到不足以驱动 LED时：
LED 熄灭。此时的VC (t) 称为 “终止电压”VC(end)。
计算步骤
步骤 1：确定终止电压VC(end)
步骤2：推导电容容量C
将：
变形得：
其中ln(⋅) 为自然对数。
实例计算
已知：Vcc =5V、Vf =2V、R=220Ω、If(min) =1mA=0.001A、目标发光时间t=1s
步骤 1：计算VC(end)
VC(end) = 2V+0.001A×220Ω=2.22V
步骤 2：计算C
先算自然对数项：
再代入电容公式：
实际选型建议
电容需选标称值（常见标称值：5600μF、6800μF、10000μF），若希望发光时间更长，可选更大容量（如 10000μF）；
电容耐压值：需≥电源电压 Vcc（本例中Vcc =5V，选 10V 耐压的电解电容即可，避免电容击穿）；
漏电考虑：电解电容有轻微漏电，会缩短实际发光时间，建议选比计算值大 10%~20% 的电容（如计算 5600μF，选 6800μF）。
四、实验电路
通过开关切换实现电容充电和放电过程的演示。充电时电源与电容形成回路，电容给电容充电。放电时电容与电源断开，同时连通电容、电阻和LED形成的回路，电容通过电阻和LED形成的回路放电，电阻限制电流并控制充放电时间，LED可直观显示放电过程。
电路工作逻辑
电容充电
闭合最上方开关 + 电容支路开关（中间连接 C1 的开关），此时电源 → 电阻 → LED 其实没通（因为 LED 下方开关没闭合），但电流会往电容 C1 走，给电容充电，电容两端电压慢慢升高，直到接近电源电压 。这一步 LED 不亮，因为 LED 所在支路没形成完整回路。
电容放电
等电容充满电后，断开给电容充电的开关（断开中间电容支路开关），再闭合 LED 下方的开关，此时电容经过电阻、LED 形成回路放电，LED会导通点亮 ，随着电容电荷逐渐放完，LED会慢慢变暗，直到熄灭 。
