STM32单片机三种开发模式：寄存器、固件库与HAL库

51单片机开发主要采用寄存器模式开发，STM32单片机开发就有了更多选择，有三种开发模式可以选择：寄存器开发模式、固件库开发模式和HAL库开发模式。

1.寄存器开发模式

在51单片机的开发过程中，我们直接配置51单片机的寄存器，控制芯片的工作方式，如中断、定时器等。我们常常要查阅单片机技术手册，看看用到哪些配置位，为了配置某功能，该置1还是置0，这就是寄存器开发模式。

寄存器开发案例

以控制 LED 灯亮灭为例，来看看寄存器编程是怎么实现的。假设我们使用的是 STM32F103 系列单片机，LED 连接到 PA5 引脚。

第一步：使能GPIO时钟

在 STM32 中，通过操作 RCC（复位和时钟控制）寄存器来实现：

// 使能GPIOA时钟

RCC->APB2ENR |= RCC_APB2ENR_IOPAEN;

RCC->APB2ENR‌：指向APB2外设时钟使能寄存器，该寄存器控制着连接到APB2总线上所有外设的时钟开关。

‌RCC_APB2ENR_IOPAEN‌：GPIOA时钟使能位的宏定义，对应寄存器中的第2位。

第二步：配置 PA5 引脚为输出模式

GPIO（通用输入输出）寄存器用于配置引脚的工作模式，这里我们要把 PA5 设置为推挽输出模式，最大速度 50MHz：

// 配置PA5为推挽输出，最大速度50MHz
// 清除PA5相关位
GPIOA->CRL &= ~(0x0F << (5 * 4));
// 设置PA5为推挽输出
GPIOA->CRL |= (0x01 << (5 * 4));

GPIOA->CRL表示访问 GPIOA 的端口配置低寄存器，&=是按位与操作，用于清除某些位，|=用于设置某些位。这里先清除 PA5 的相关位，再设置为推挽输出模式。

第三步：控制 LED 的亮灭

通过操作 GPIOA 的输出数据寄存器（ODR）来实现：

// 点亮LED
GPIOA->ODR |= (1 << 5);
// 熄灭LED
GPIOA->ODR &= ~(1 << 5);

当GPIOA->ODR |= (1 << 5)时，将 PA5 引脚置为高电平，LED 熄灭（假设 LED 是低电平点亮）；当GPIOA->ODR &= ~(1 << 5)时，将 PA5 引脚置为低电平，LED 点亮。

寄存器开发优劣

使用寄存器开发模式，生成的嵌入式程序执行效率高，因为直接对寄存器进行操作，减少了中间层的调用。代码简洁，能够直接操作硬件，对硬件资源的掌控能力强，适合对实时性要求较高的应用场景，如工业控制、航空航天等领域，在这些场景中，每一个毫秒甚至微秒的响应时间都至关重要。

但寄存器开发难度大，需要开发者对单片机的寄存器有深入的了解，需要掌握每个寄存器的功能和配置方法，同时还要理解寄存器之间的逻辑关系。编写代码时需要手动配置大量的寄存器，而且容易出错，调试过程也相对复杂，一旦出错，排查起来也很麻烦。

初学者使用寄存器开发

对学习嵌入式编程的初学者来说，直接操作寄存器能让初学者彻底理解硬件怎么工作，学的扎实。比如怎么控制时钟、配置引脚等。学会寄存器操作后，再学库函数会更轻松，因为你知道底层原理。

但学习门槛高，要记住一堆寄存器的功能和位定义，需要编写大量配置寄存器的代码，容易漏掉关键步骤（如忘记开时钟），当学习困难时，会产生厌学情绪。

2.固件库开发模式

在51单片机的程序开发中，开发者需要直接配置51单片机的寄存器，控制芯片的工作方式，如中断、定时器等。开发者需要查阅51单片机寄存器表，看用到哪些配置位，并对寄存器进行配置，这些都是很繁琐的工作。51单片机寄存器资源有限，因此这些繁琐的寄存器配置工作对开发者影响不大。

STM32芯片外设资源丰富，寄存器数量多且复杂，若采用直接配置寄存器的方式开发，会极大增加开发者开发STM32嵌入式程序的难度，因为开发需要掌握STM32芯片所有寄存器的工作方式和配置方式，这对初学STM32开发者来说是一个巨大的技术挑战。另外使用直接配置寄存器的方式开发STM32嵌入式程序，开发效率低下，程序代码可读性性差，不同STM32芯片的程序难以移植。

ST公司为提高STM32芯片程序的开发效率和可移植性，编写了一组配置寄存器的函数，这些函数通过接口的方式提供给开发者，开发者可以通过接口直接调用这些函数来配置STM32的寄存器，使开发人员可以脱离STM32最底层的寄存器操作，专注于嵌入式应用程序的开发。

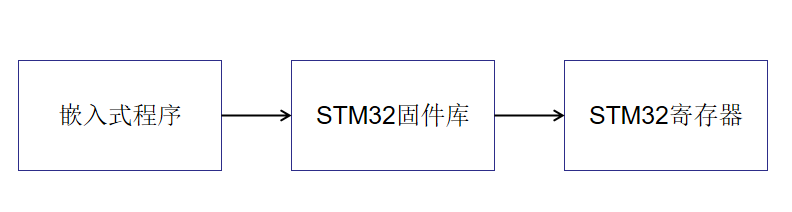

STM32提供的寄存器配置函数接口称为STM32固件库，采用STM32固件库的开发方式如下图所示：

STM32固件库开发流程

固件库开发案例

以 GPIO 配置为例，假设还是控制前面提到的连接在 PA5 引脚的 LED 灯。使用固件库时，首先要使能 GPIOA 的时钟，不过这里不是直接操作寄存器了，而是调用固件库函数：

第一步：使能GPIO时钟

// 使能GPIOA时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

这里的RCC_APB2PeriphClockCmd是固件库提供的使能 APB2 总线上外设时钟的函数，RCC_APB2Periph_GPIOA表示 GPIOA，ENABLE表示使能。

第二步：配置 PA5 引脚为输出模式

使用固件库中的GPIO_Init函数和GPIO_InitTypeDef结构体来完成：

// 定义GPIO初始化结构体
GPIO_InitTypeDef GPIO_InitStructure;
// 配置PA5引脚
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
// 设置为推挽输出模式
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
// 设置输出速度为50MHz
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
// 初始化GPIOA
GPIO_Init(GPIOA, &GPIO_InitStructure);

上述代码先定义了一个GPIO_InitTypeDef类型的结构体GPIO_InitStructure，然后设置结构体的各个成员，分别指定要配置的引脚、工作模式和输出速度，最后调用GPIO_Init函数将配置应用到 GPIOA。

第三步：控制 LED 的亮灭

控制 LED 的亮灭，同样使用固件库函数：

// 点亮LED
GPIO_SetBits(GPIOA, GPIO_Pin_5);
// 熄灭LED
GPIO_ResetBits(GPIOA, GPIO_Pin_5);

GPIO_SetBits函数用于将指定引脚设置为高电平，GPIO_ResetBits函数用于将指定引脚设置为低电平。

固件库编程的优势

虽然使用固件库开发模式点亮LED的代码量确实比直接操作寄存器复杂，但固件库在嵌入式开发中具有多方面的显著优势。

固件库通过封装底层寄存器操作，提供了更直观的API接口。开发者无需记忆复杂的寄存器地址和位定义，只需调用RCC_APB2PeriphClockCmd、GPIO_Init等语义明确的函数即可完成配置。例如，GPIO_Mode_Out_PP直接表明了"推挽输出"模式，代码意图一目了然，极大提升了代码的可读性和可维护性。

固件库有效屏蔽了不同STM32系列芯片的硬件差异。当项目需要从F1系列迁移到F4系列时，固件库代码通常只需少量修改（如时钟总线从APB2改为AHB1），而寄存器操作可能需要完全重写。这种抽象层使得代码在不同型号的STM32芯片间移植更加便捷。

对于初学者或从51单片机转型的开发者，固件库降低了学习曲线。开发者可以专注于功能实现，而不用深入理解每个寄存器的位域含义，减少了因配置错误导致的硬件问题。

3.HAL库开发模式

HAL 库，全称 Hardware Abstraction Layer 库，即硬件抽象层库，提供了硬件抽象层次的API函数库，它为开发者提供了一套统一的、抽象的函数接口。

HAL 库最大的优势在于它的硬件无关性和代码可移植性。因为它提供了统一的 API 接口，使得开发者在不同种类的硬件上进行开发时，无需针对不同硬件的寄存器差异进行大量的代码修改。只要硬件支持 HAL 库所提供的功能，就可以方便地将基于 HAL 库开发的代码从一个硬件平台移植到另一个硬件平台，实现一个工程多个硬件使用。

HAL库旨在提供高级别的硬件抽象接口，简化软件开发并增强代码在不同STM32型号间的可移植性。固件库则提供相对底层的函数，允许开发者更直接地访问和控制硬件寄存器，牺牲部分可移植性以换取更精细的控制权。

HAL库的抽象级别更高，通常更易于学习和使用，特别适合新手和需要快速开发的场景。固件库由于更接近硬件，学习曲线相对陡峭，但能实现更优化的硬件控制。

HAL 库配合ST公司推出的STM32CubeMX图形化配置工具，允许开发者可以在图形界面中轻松配置 STM32 的各种硬件资源，如 GPIO、USART、SPI 等，简化了开发工作。

以前面的 LED 灯亮灭为例，调用HAL库的完整代码为：

#include "main.h"
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    while (1)
    {
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET);
        HAL_Delay(1000);
        HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
        HAL_Delay(1000);
    }
}
void SystemClock_Config(void)
{
    RCC_OscInitTypeDef RCC_OscInitStruct = {0};
    RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
    RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
    RCC_OscInitStruct.HSIState = RCC_HSI_ON;
    RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;
    RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
    HAL_RCC_OscConfig(&RCC_OscInitStruct);
    RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
    RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
    RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
    RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
    RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
    HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0);
}
static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    __HAL_RCC_GPIOA_CLK_ENABLE();
    GPIO_InitStruct.Pin = GPIO_PIN_5;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
}

对初学者的建议

对于初学者来说，使用寄存器开发模式学习门槛高，要记住一堆寄存器的功能和位定义，需要编写大量配置寄存器的代码，学习过程中遇到困难时，容易产生厌学情绪。固件库开发把复杂的寄存器操作封装成简单易用的函数，让初学者可以轻松上手。初学者先从固件库入手，能够快速建立起对 STM32 开发的基本认知，了解各个外设的基本功能和使用方法。

当初学者对 STM32 的开发有了一定的基础后，再去学习寄存器开发，能够更好地理解每一个操作背后的原理。这种先易后难、逐步深入的学习路径，学习过程会比较平滑，也更容易坚持下去。通过对寄存器的学习，能够加深对硬件底层的理解，这对于后续优化代码、解决复杂问题都有着极大的帮助。

在实际开发中，开发者往往需要在开发效率和性能之间找到一个平衡点。固件库开发在开发效率方面具有明显的优势，它提供的函数库可以让快速实现各种功能，有效缩短了开发周期。

但在一些对性能要求极高的场景中，固件库可能就无法满足需求了。在这种情况下，就需要采用寄存器开发模式，通过直接操作寄存器，可以对硬件进行更精细的控制，优化代码的执行效率，实现更高的性能。

当掌握寄存器开发和固件库开发模式后，再学习HAL库开发就非常简单和容易了。
