1.指令与数据的双通道
Cortex-M3 内核是 ARM 公司基于 ARMv7-M 架构设计的一款 32 位 RISC（精简指令集计算机）内核，是专为嵌入式应用而优化的微处理器。
Cortex-M3 内核采用哈佛结构，与传统的冯・诺伊曼结构不同，它将程序指令存储和数据存储分开，拥有独立的指令总线和数据总线。这就好比工厂里的两条独立生产线，一条专门负责生产产品（执行指令），另一条专门负责运输原材料（传输数据）,两者可以同时进行工作，互不干扰。

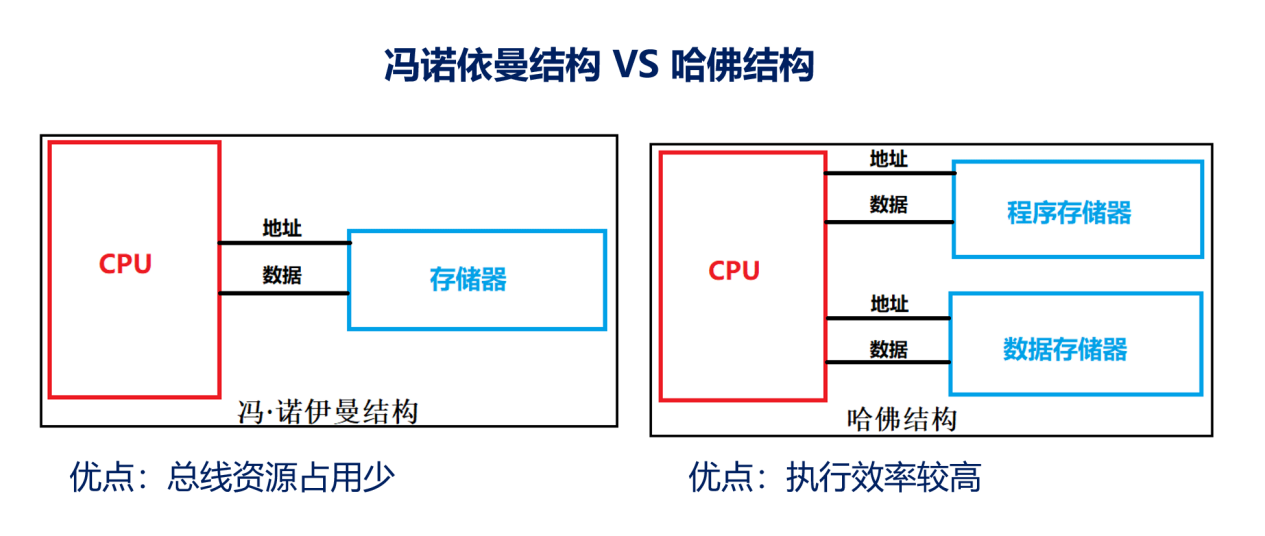

在冯・诺伊曼结构中，指令和数据共享同一总线，只有一条生产线，既要生产产品又要运输原材料，在指令和数据频繁交换时，容易出现总线冲突，导致效率降低。而哈佛结构则有效避免了这个问题，它允许在一个机器周期内同时获得指令字（来自指令存储器）和操作数（来自数据存储器），提高了数据的吞吐率和指令执行效率。
2.内核架构

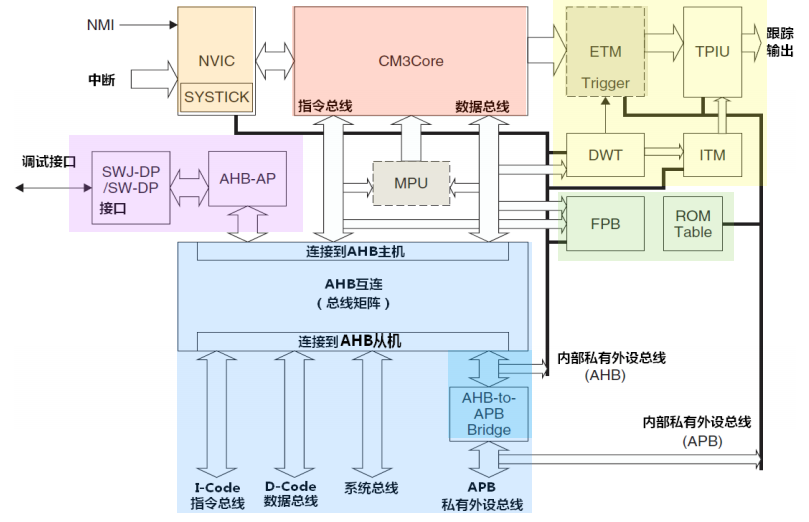

下图为Cortex-M3内核架构示意图。
Cortex-M3内核采用哈佛结构，拥有独立的指令总线（I-Code）和数据总线（D-Code），支持取指与数据访问并行执行，内部集成 ALU、32 位寄存器组、指令解码器及取指单元，支持单时钟周期乘法和硬件除法，通过 3 级流水线进一步优化指令执行速度。
NVIC（嵌套向量中断控制器）紧密耦合于内核，支持 1~240 个物理中断和 256 级优先级，采用向量中断机制，中断发生时自动完成寄存器压栈（PC、xPSR、LR、R0-R3、R12），同时指令总线并行获取异常向量，实现低延迟中断响应，中断结束后寄存器自动恢复。
总线矩阵作为 AHB 互联控制核心，支持多总线主机并行访问不同内存区域，通过写缓冲和位带操作优化数据传输效率，连接 I-Code、D-Code、系统总线及 APB 外设总线。
MPU（可选）将存储器划分为多个区域，可独立配置访问权限。
调试接口支持 SW-DP 或 SWJ-DP，通过 AHB-AP 实现对内核及外设的调试访问，集成 ETM、TPIU 支持指令流跟踪与实时数据监控。
3.三级流水线与分支预测
Cortex-M3 内核采用三级流水线技术，将指令的执行过程分为取指（Fetch）、译码（Decode）、执行（Execute）三个阶段 。在理想情况下，每个时钟周期都有一条指令进入流水线，同时有一条指令完成执行，就像汽车生产线上，每一个工位都在有条不紊地工作，一辆辆汽车依次下线。
但是，当遇到分支指令（如 if - else 条件判断、循环语句等）时，流水线可能会出现断流的情况。因为在分支指令的条件判断结果出来之前，处理器无法确定下一条要执行的指令地址，这就好比汽车生产线上突然遇到一个岔路口，不知道该往哪个方向走，只能停下来等待指示，导致流水线的效率降低。

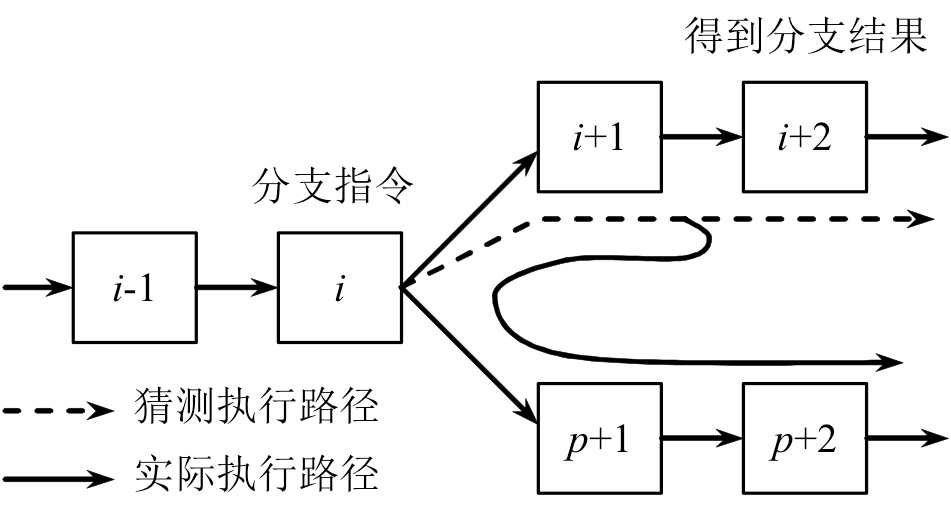

为了解决这个问题，Cortex-M3 内核引入了分支预测功能。分支预测器会根据程序的执行历史和当前的指令情况，预测分支指令的执行方向，提前将预测的下一条指令取到流水线中，这样就可以减少流水线的断流时间，提高执行效率。
例如，在一个循环语句中，分支预测器可以预测到循环会继续执行，提前将循环体内的指令取到流水线中，让流水线保持高效运行。虽然分支预测并不能保证 100% 准确，但在大多数情况下，它可以显著提高处理器的性能。
4.核心寄存器组

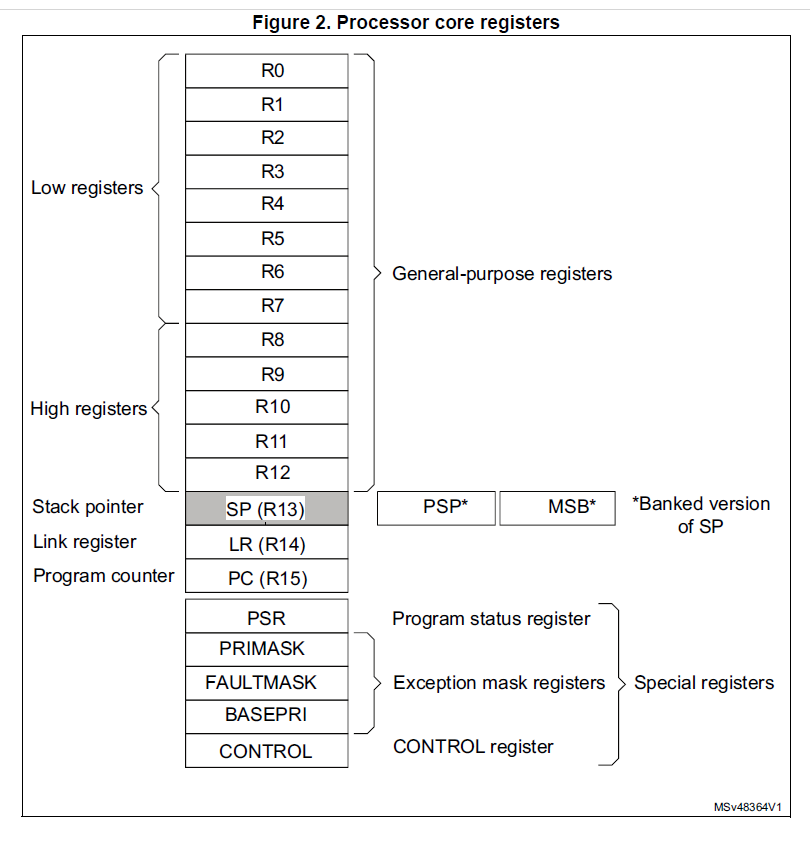

下图为Cortex-M3核心寄存器组示意图。
上图展示了典型的 ARM 架构处理器寄存器布局，处理器核心寄存器可分为通用寄存器、专用寄存器、堆栈指针（SP）、链接寄存器（LR）、程序计数器（PC）、程序状态寄存器（PSR）、异常屏蔽寄存器、控制寄存器（CONTROL）等，各部分功能与结构如下：
4.1通用寄存器
由R0 - R12组成，属于低寄存器（Low registers）和高寄存器（High registers）范畴，是处理器执行指令时存储操作数、中间结果或地址的存储单元，支持灵活的数据存储与运算操作。
4.2 堆栈指针
物理实现：R13用作堆栈指针，关联两个独立的物理寄存器——主堆栈指针（MSB）和进程堆栈指针（PSP）。
选择机制：系统复位后默认使用MSB，具体堆栈指针的选择由CONTROL寄存器控制。
堆栈模型：采用满递减堆栈（Push时先写数据再减指针，Pop时先加指针再读数据），且堆栈指针始终4字节对齐（最低两位硬性规定为0）。
4.3 链接寄存器
功能：R14作为链接寄存器，承担两项关键职责：
1.函数/子程序调用时，保存返回地址，确保程序执行流程的连续性；
2.中断服务程序中，其值用作EXC_RETURN，指示中断结束后处理器如何恢复状态。
4.4 程序计数器
功能：R15是程序计数器，直接指向当前正在执行的指令地址。
地址特性：读取到的PC值最低位始终为0（因最低位实际为Thumb状态位，读取时被硬件自动屏蔽）。
4.5 程序状态寄存器
结构：PSR是复合寄存器，由三部分组成：
应用程序状态寄存器（APSR）：包含NZCVQ等条件标志位（用于判断运算结果的符号、零、进位、溢出等状态）；
中断程序状态寄存器（IPSR）：存储当前正在服务的中断编号；
执行程序状态寄存器（EPSR）：包含可中断-继续指令（ICI）状态位和Thumb状态位（T位）。
4.6 异常屏蔽寄存器
PRIMASK：将此寄存器置1可屏蔽所有优先级可配置的中断，仅保留NMI（不可屏蔽中断）和Hard Fault异常响应。
FAULTMASK：此寄存器设定了一个优先级阈值，优先级高于该阈值的中断会被屏蔽。
4.7 控制寄存器
功能：用于系统级控制，需通过MRS/MSR指令访问，核心作用包括：
1.配置处理器的堆栈指针选择（MSP或PSP）；
2.确定当前的特权等级（特权模式或非特权模式）。
4.8 特殊寄存器
BASEPRI：配置优先级阈值，高于该阈值的中断会被屏蔽。
CONTROL：控制堆栈指针选择与特权等级。
处理器核心寄存器通过通用寄存器实现数据存储与运算，堆栈指针管理堆栈操作，链接寄存器保障程序流程，程序计数器定位指令执行位置，程序状态寄存器记录状态与中断信息，异常屏蔽寄存器控制中断响应，控制寄存器实现系统级配置，各部分协同完成处理器的指令执行、状态管理与系统控制任务。
5.空间分配
Cortex-M3内核拥有32位地址总线，具备4GB的寻址空间。并且，这4GB空间按照功能被划分为多个标准区域，各区域有着明确的地址范围以及特定用途。

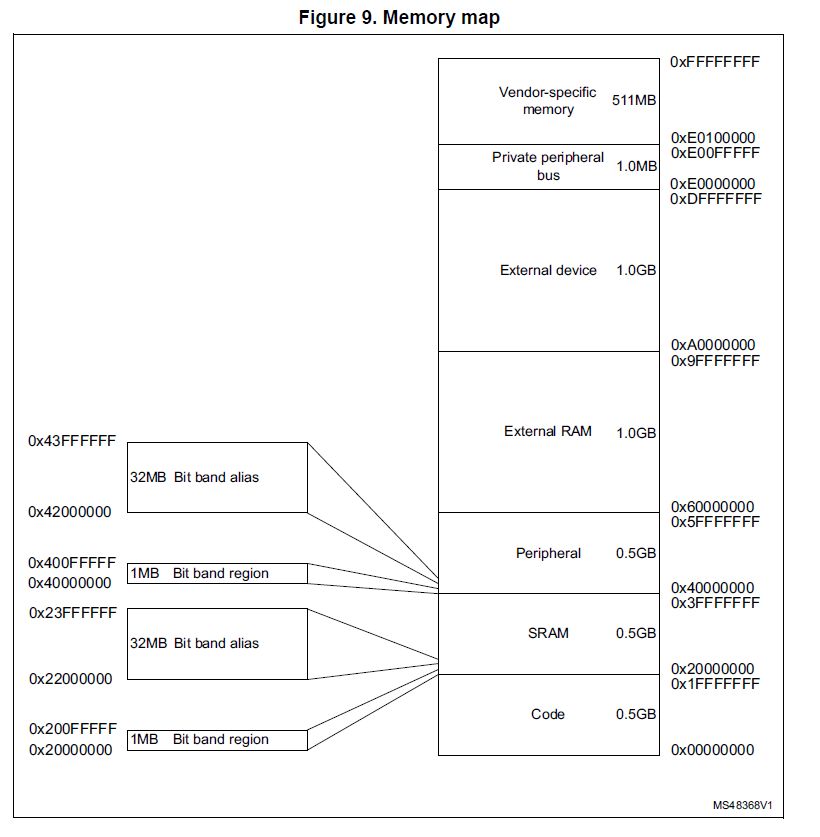

下图为内存映射示意图。
代码区（Code）
地址范围是0x00000000 - 0x1FFFFFFF（512MB），主要用于存放指令，像Flash、ROM等存储器都映射到该区域。同时，系统复位后，中断向量表默认也位于此区域的起始地址。
SRAM区
其地址范围为0x20000000 - 0x3FFFFFFF（512MB），主要用于数据存储，片内SRAM通常就映射在这里。
外设区（Peripheral）
其地址范围是0x40000000 - 0x5FFFFFFF（512MB），包含APB/AHB总线外设。
外部RAM区
其地址范围为0x60000000 - 0x7FFFFFFF（512MB），主要用于扩展外部RAM，例如连接外部SRAM芯片。
外部设备区（External device）
其地址范围是0x80000000 - 0xDFFFFFFF（1.5GB），用于映射外部设备，如LCD、以太网控制器等。
系统区
其地址范围是0xE0000000 - 0xFFFFFFFF。子区域划分为：
专用外设区（0xE0000000 - 0xE00FFFFF，1MB）：包含NVIC（中断控制器）、SysTick（系统定时器）、TPIU（跟踪端口接口单元）等核心外设。
保留区域（0xE1000000 - 0xFFFFFFFF，约511MB）：未定义或保留。
6.寄存器地址空间
Cortex-M3内核的寄存器地址空间根据类型不同，映射在以下区域：
6.1 内核专用寄存器
地址范围：0xE0000000 - 0xE00FFFFF（1MB），属于系统设备区。
包含内容：嵌套中断向量控制器（NVIC）、系统滴答定时器（SysTick）、调试寄存器等核心外设寄存器，以及特殊功能寄存器（如PSR、中断屏蔽寄存器PRIMASK/FAULTMASK等）。
特点：此区域为内核固定映射，用于访问处理器核心的系统级功能。
6.2 外设寄存器
地址范围：0x40000000 - 0x5FFFFFFF（512MB），属于外设区。
包含内容：芯片厂商扩展的外设寄存器（如GPIO、UART、SPI、定时器等），具体地址由厂商定义（如STM32的外设寄存器映射于此区域）。
6.3 通用寄存器
R0-R12（通用寄存器）、R13（SP）、R14（LR）、R15（PC）等内核通用寄存器无直接地址映射，通过指令直接访问，不占用4GB地址空间中的物理地址。
7.嵌套中断向量控制器
NVIC（Nested Vectored Interrupt Controller，嵌套向量中断控制器）是Cortex-M3内核内建的中断管理核心部件，与CPU紧密耦合，负责中断的优先级管理、嵌套控制、向量地址获取等关键任务，被称为微控制器的“中断交通指挥中心”。其核心功能为：
中断优先级管理：支持8~256个可编程优先级级别（具体数量由芯片厂商定义，如STM32F103支持60个中断源），优先级数值越小，逻辑优先级越高。
中断嵌套机制：允许高优先级中断打断低优先级中断的执行，确保关键任务优先响应（如工业控制系统中的紧急故障处理）。
向量中断处理：中断发生时，自动从中断向量表获取服务函数入口地址，无需软件查询中断源，大幅降低中断延迟。
NVIC寄存器采用存储器映射方式访问，基地址为0xE000E000，关键寄存器如下表所示：
