Keil5调试分为在线调试和离线模拟两种调试方式：在线调试允许开发者在硬件设备上实时运行程序，并同步监控程序的执行情况；离线模拟就是在没有实际硬件设备的情况下，通过软件来模拟目标硬件的运行环境，让程序在这个虚拟的环境中运行，从而实现对程序的调试 。
一、在线调试
在线调试是利用设备内置的单片机内核调试模块，通过JTAG或SWD接口与调试器通信。当程序执行到断点时，调试器暂停运行，允许用户查看寄存器状态、变量值等，恢复后继续执行。
常用的调试器有ST-LINK、J-LINK、U-LINK，这些调试器都是硬件设备，主要用于在嵌入式开发中对微控制器（如STM32、ARM Cortex系列等）进行程序下载、调试和性能分析。
这些调试设备与单片机的连接方式主要通过JTAG或SWD调试接口来实现。调试器通过USB连接电脑，另一端通过排线（如20pin或10pin接口）连接开发板的调试接口，J-LINK需要在电脑上安装SEGGER驱动，ST-LINK需要安装ST官方驱动。
JTAG 接口使用 4 条线：TCK（测试时钟）、TMS（测试模式选择）、TDI（测试数据输入）和 TDO（测试数据输出），通过这些信号线，调试器可以与目标板上的芯片进行通信，实现对芯片内部寄存器、内存等资源的访问和控制 。
SWD 接口只需要 2 条线：SWCLK（串行时钟）和 SWDIO（串行数据输入 / 输出） ，在保证通信功能的前提下，减少了硬件连接的复杂度，提高了通信效率 。当程序在目标板上运行时，调试器可以向目标板发送各种调试命令，如单步执行、设置断点、读取和修改寄存器值等 ，目标板上的调试代理会接收这些命令，并根据命令对程序的执行进行相应的控制，然后将程序的执行状态和相关信息返回给调试器，开发者就可以在 Keil5 的调试界面中查看这些信息，从而分析程序的运行情况，找出潜在的问题。
要进行在线调试，必备的硬件设备就是调试器，常见的调试器有 ST – Link、J – Link 和 ULink 等 。ST – Link 是意法半导体（STMicroelectronics）推出的一款专门用于调试 STM32 系列微控制器的调试器，它价格相对较低，使用也较为广泛 ，很多 STM32 开发板都会自带 ST – Link 调试器，方便开发者进行调试 。
J – Link 是 SEGGER 公司开发的一款调试器，它支持多种芯片架构，具有高速、稳定的特点 ，在一些对调试性能要求较高的项目中经常被使用 。ULink 则是 Keil 公司自家推出的调试器，与 Keil5 开发环境的兼容性非常好 。
以 ST – Link 为例，连接方法如下：
- 使用一根 Micro – USB 线将 ST – Link 的 USB 接口连接到电脑的 USB 接口上 ，为 ST – Link 供电并实现与电脑的通信 ；
- 将 ST – Link 的 SWD 接口与目标板上的 SWD 接口对应连接 ，SWD 接口一般有 4 个引脚，分别是 VCC（电源）、GND（地）、SWCLK（串行时钟）和 SWDIO（串行数据输入 / 输出） ，将 ST – Link 上的这 4 个引脚与目标板上对应的引脚一一连接 ，注意连接时要确保引脚对应正确，避免接反导致硬件损坏 ；
- 连接完成后，给目标板通电，此时 ST – Link 的指示灯应该会亮起，表示连接正常 。
在 Keil5 中进行在线调试时，需按以下步骤配置调试参数：

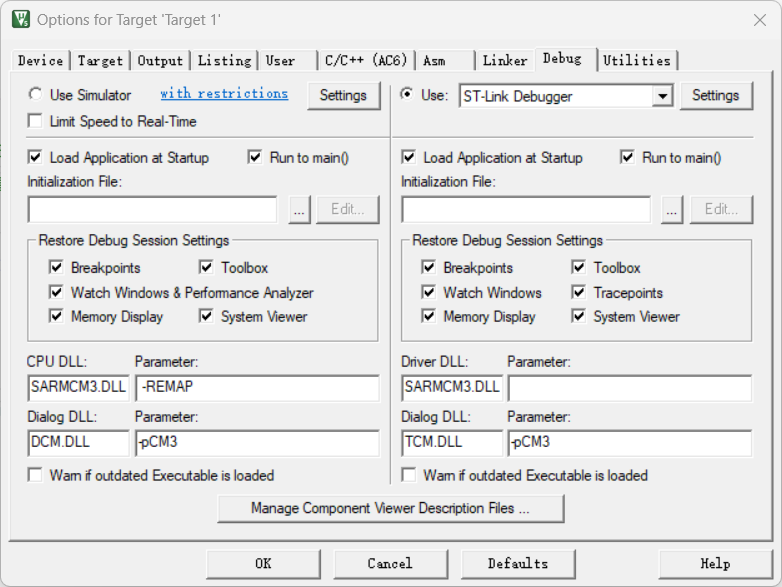

在 Options for Target → Debug 选项卡中，选择实际使用的调试器（如 J-Link、ST-Link 或 DAP-Link），如下图：
其它参数保持默认即可。
2、关闭编译器优化
在 C/C++ 选项卡中，将优化等级设为 Level 0 (-O0)，避免断点因优化失效。
二、离线模拟
离线模拟就是在没有实际硬件设备的情况下，通过软件来模拟目标硬件的运行环境，让程序在虚拟的环境中运行，从而实现对程序的调试 。
在 Keil5 中进行离线模拟调试（软件仿真）时，需按以下步骤配置调试参数：
1、选择仿真模式

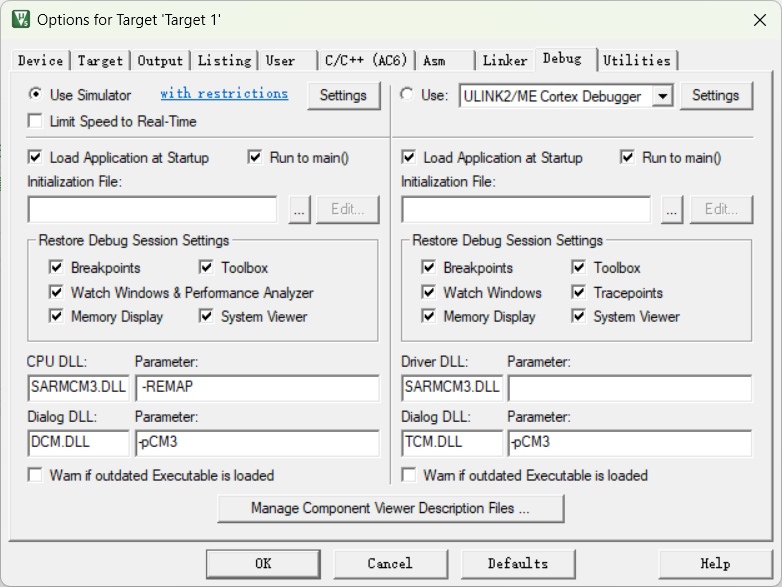

在工程选项中（Options for Target → Debug选项卡），将调试器类型设置为 Use Simulator。如下图：
在 “Dialog DLL” 和 “Parameter” 输入框中，需要根据所使用的芯片型号设置相应的参数 ，这些参数一般由Keil5自动填入。
2、关闭编译器优化
在 C/C++ 选项卡中，将优化等级设为 Level 0 (-O0)，避免断点因优化失效。
三、调试方法
假设对下述代码进行调试：
#include<reg52.h>
sbit led1 = P1^0;
void delay_ms(unsigned int ms) {
unsigned int i, j;
for(i=0; i<ms; i++)
for(j=0; j<1; j++);
}
void main()
{
while(1) {
led1=0;
delay_ms(1);
led1=1;
delay_ms(1);
}
}步骤1：设置断点
断点是设置在代码行的一个标记，可以在任意代码行设置断点。当程序执行到标有断点的代码行时，程序会暂停执行，开发者可以通过查看内存、变量、调用堆栈等信息来定位和修复错误。

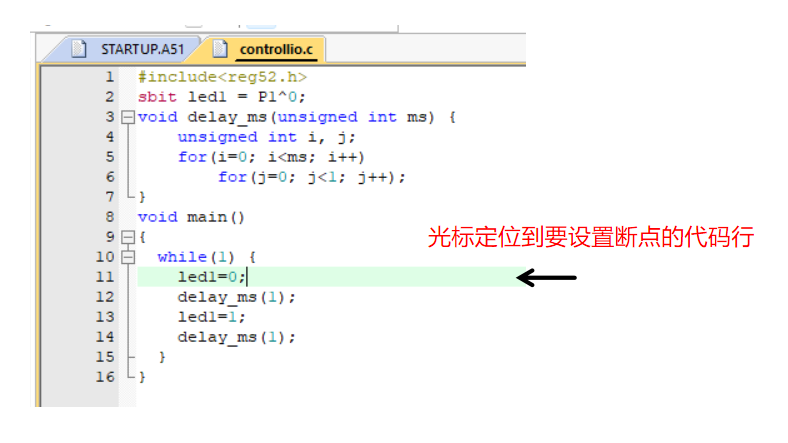

- 在代码编辑窗口，将光标定位到要设置断点的代码行上，如下图所示：
- 展开“Debug”菜单，选择“Insert/Remove Breakpoint”命令，或者用鼠标双击语句左侧的灰色区域设置断点，如下图所示：

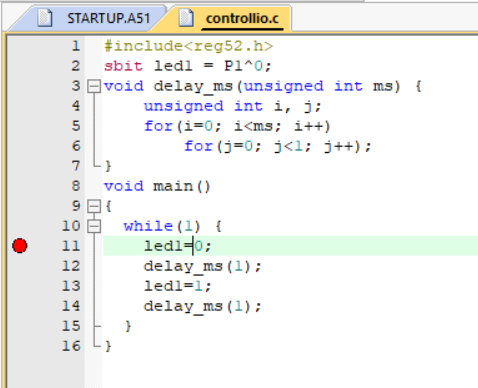

断点所在的行会显示一个红色圆圈，表示该行代码设置了一个断点。开发者可以在不同的行设置多个断点，当程序执行到断定时会暂停执行，开发者可以查看到当前单片机各寄存器的状态和值、变量的值、内容区域的数据读写情况等。
步骤2：执行调式
断点设置完成后，执行程序进行调试。

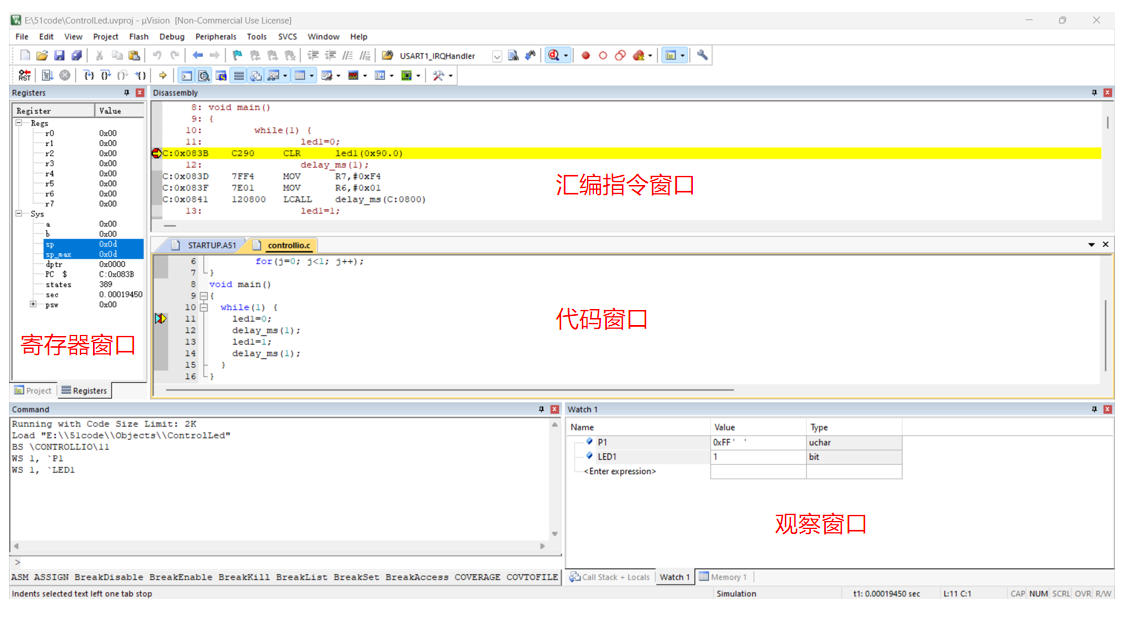

- 执行程序：展开“Debug”菜单，选择“Start/Stop Debug Session”命令，或按下Ctrl+F5键，或单击工具条上的启动调试图标，都可以启动程序的仿真调试。启动调试后的界面如下图所示：
寄存器窗口：查看单片机各寄存器的状态和值。
汇编指令窗口：查看C源代码对应的汇编指令及其内存地址。
代码窗口：查看C源代码文件内容，黄色箭头指示当前执行位置，蓝色箭头（蓝色三角形）表示当前光标所在的行或当前选中的代码行。
观察窗口：用于实时监控变量值的变化。

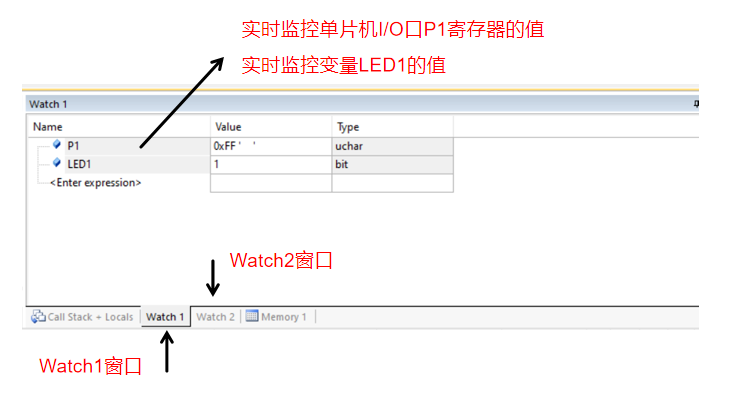

- Watch窗口：Keil5提供了Watch1和Watch2两个独立观察窗口，展开“View”菜单，选择“Watch Windows”命令，出现下拉菜单，在下拉菜单中选择“Watch1”或“Watch2”，Keil会将“Watch1”或“Watch2”添加到观察窗口，下图添加了“Watch1”或“Watch2”到观察窗口：
上图Watch1窗口可以实时监控单片机I/O口P1寄存器的值和程序变量LED1的值。
在Watch窗口添加观察变量的方法位：
方式1：双击观察窗口的<Enter expression>区域直接输入变量名（寄存器名称、程序变量名称）；
方式2：右键点击代码中的变量→选择Add ‘变量名’ to Watch；

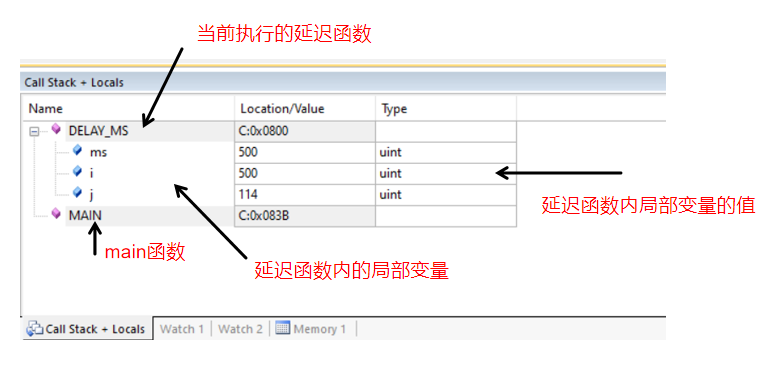

- Call Stack+Locals窗口：主要用于分析函数调用关系和局部变量状态，具体观察内容如下：
- 自动列出当前执行函数内的所有局部变量及其实时值；
- 显示当前函数及其调用链，底部为最早调用的函数（如main()），顶部为当前调用的函数。

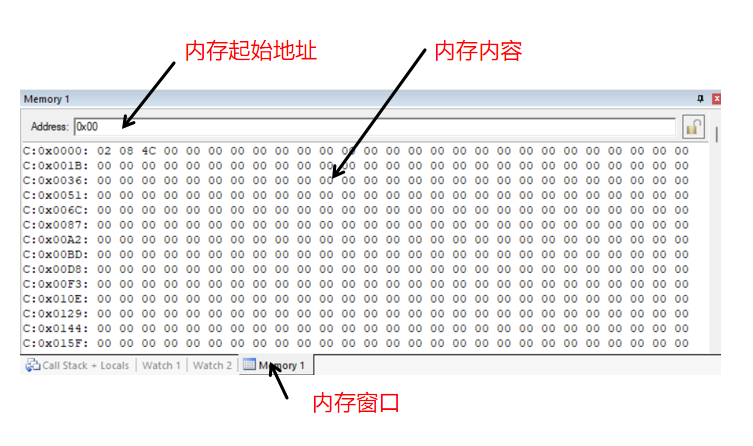

- 内存窗口：Keil5提供了Memory X四个独立的内存观察窗口，展开“View”菜单，选择“Memory Windows”命令，出现下拉菜单，在下拉菜单中选择“Memory X”将“Memory X”添加到观察窗口，下图添加了“Memory 1”到观察窗口：
内存窗口可以查看不同存储区域的数据，在Address输入域输入存储区的起始地址。

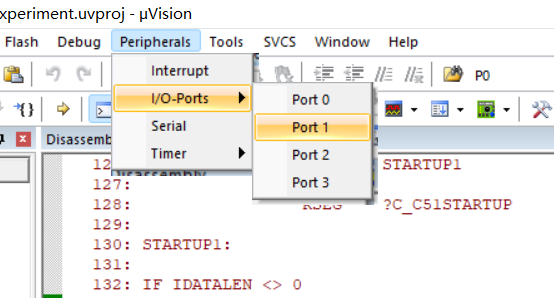

⑤ 查看单片机I/O口：51单片机一般有4组8位I/O口，分别对应单片机的P0~P3 寄存器，P1~P4 寄存器是8位寄存器。在程序调试过程中，可以实时查看P0~P3 寄存器的状态和值，观察程序对P0~P3 寄存器的影响。展开“peripherals”菜单，选择“I/O-Ports”菜单项，再弹出的子菜单中选择“Port X(0~3)”项。
Keil弹出P1口状态对话框，如下图所示。
从图中可以看到，当前P1口0~7位逻辑状态都为1，继续执行程序，再次查看P1口状态。
P1口第0位的逻辑状态已经发生了变化，其逻辑状态为0。
步骤3：单步执行
单步执行是每次仅执行一行代码，并在执行后暂停程序，开发者可观察当前寄存器、变量值、内存状态等中间结果。用于排查程序存在的问题或验证程序执行结果。

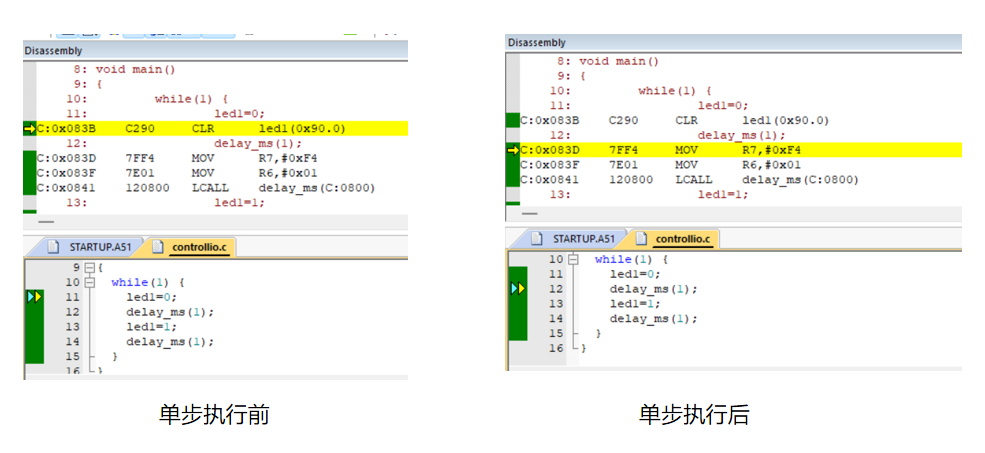

单步执行前，将光标定位到代码编辑窗口，然后按下F10键或选择“Debug”菜单下的“Step Over”命令，都可以让Keil5执行当前断点所在行代码，并将黄色箭头指向要执行的下一行代码，如下图所示：
在单步执行过程中，若当前执行的语句是函数调用，该如何操作？
在这种情况下，有两种方式：一种方式是跳过函数，不进入函数内部；一种方式是进入函数内部，逐行执行函数内部代码。
第一种方式：按下F10键或选择“Debug”菜单下的“Step Over”命令，Keil5将执行函数，但不进入函数内部；
第二种方式：按下F11键或选择“Debug”菜单下的“Step”命令，Keil5将进入函数内部，开发者可逐行执行函数内部代码，也可以按下Ctrl+F11键或者选择“Debug”菜单下的“Step Out”命令跳出函数。
在单步执行过程中，若希望程序直接执行到某行代码，可以将光标定位到某行代码，然后按下Ctrl+F10键或选择“Debug”菜单下的“Run to Cursor Line”命令。Keil5将程序直接执行到该行代码。
四、常见调试问题及解决办法
1、无法下载程序
在实际开发中，无法下载程序是一个较为常见的问题。导致这个问题的原因有很多，需要逐一排查。
硬件连接问题：确保调试器（如 ST – Link、J – Link 等）与目标板之间的连接正常，查看数据线是否插好，是否有松动、损坏的迹象 。如使用 ST – Link 调试 STM32 开发板时，如果 SWD 接口的数据线接触不良，就可能导致下载失败 。可以尝试重新插拔数据线，或者更换一根数据线，看是否能解决问题 。同时，也要检查目标板的电源是否正常供应，电源指示灯是否亮起 。如果电源不稳定或者没有供电，目标板无法正常工作，自然也无法下载程序 。
驱动程序问题：如果驱动程序未安装或者安装不正确，电脑将无法识别调试器，从而导致下载失败 。以 ST – Link 为例，可以通过设备管理器来查看 ST – Link 设备是否正常识别 。如果在设备管理器中找不到 ST – Link 设备，或者设备前面有黄色感叹号等异常标志，说明驱动程序存在问题 。此时，需要到 ST 官网下载最新的 ST – Link 驱动程序，然后卸载原来的驱动，重新安装新的驱动 。安装完成后，再次查看设备管理器，确保 ST – Link 设备正常识别 。
下载设置错误：在 Keil5 中，下载设置也可能导致无法下载程序 。点击 “Project” 菜单下的 “Options for Target ‘Target 1’”，在弹出的窗口中，切换到 “Debug” 标签页，确保选择了正确的调试器 。比如，如果使用的是 ST – Link 调试器，就应该选择 “ST – Link Debugger” 。然后点击 “Settings” 按钮，在 “Debug” 选项卡中，检查 “Port” 是否选择了正确的接口（如 SWD 或 JTAG） ，并且时钟频率等参数设置是否正确 。在 “Utilities” 标签页中，确保选择了正确的下载算法，不同的芯片型号需要对应的下载算法 。如果下载算法选择错误，也会导致下载失败 。例如，对于 STM32F407 芯片，就需要选择对应的 STM32F407 的 Flash 下载算法 。
2、断点无效
在调试过程中，有时会遇到断点无效的情况，程序不会在断点处停止，这给调试工作带来了很大的不便，需要逐一排查。
编译优化问题：编译优化可能会导致断点无效 。当编译时设置的优化等级过高，编译器可能会对代码进行优化，改变代码的执行顺序或删除一些不必要的代码，从而使断点的位置发生变化或者断点被忽略 。在 Keil5 中，点击 “Project” 菜单下的 “Options for Target ‘Target 1’”，在弹出的窗口中，切换到 “C/C++” 标签页，将 “Optimization” 选项设置为 “Default (-O1)” 或更低的优化等级 ，然后重新编译程序，再进行调试，看断点是否有效 。
代码位置问题：断点设置的位置也可能影响其有效性 。如果断点设置在一些不会被执行的代码行上，比如在条件判断语句中，条件永远为假的分支代码上，那么断点自然不会生效 。另外，在一些内联函数、宏定义展开的代码中设置断点，也可能会出现无效的情况 。需要检查断点设置的位置是否合理，确保断点设置在会被执行的代码行上 。例如，在下面的代码中：
int main(void)
{
int a = 5;
if (a < 3)
{
// 这里设置断点无效，因为条件为假，这部分代码不会执行
a = 10;
}
while (1)
{
// 循环体
}
}调试器设置问题：调试器的设置也可能导致断点无效 。在 Keil5 的 “Debug” 标签页中，检查调试器的相关设置是否正确 。比如，确保 “Use” 选项选择了正确的调试器，并且 “Run to main ()” 等选项设置符合需求 。另外，一些调试器可能需要特定的配置才能支持断点功能 ，需要查阅调试器的文档，进行相应的设置 。例如，对于某些 J – Link 调试器，可能需要在其设置中启用断点支持功能 。
