很多电子、自动化专业的同学在使用Proteus绘制电路原理图时，都会遇到同一个问题：图纸看着没问题，仿真却频繁报错、PCB制版出错。究其根本，大多是没有遵循标准化的完整设计流程，只完成了简单的画图操作，忽略了核心校验步骤。

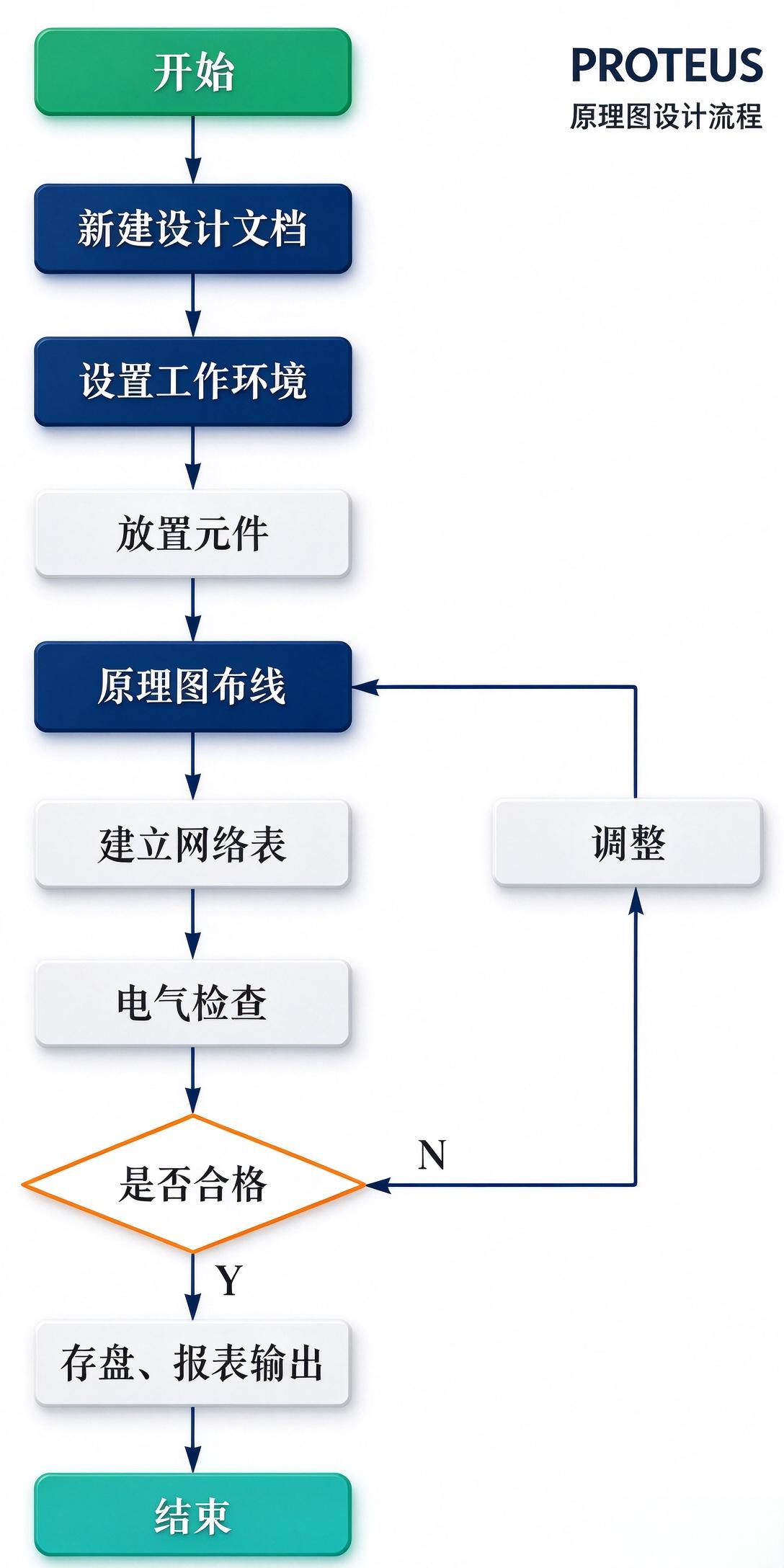

今天结合标准设计流程图，给大家拆解Proteus原理图从空白新建到成品输出的全套标准流程，理清每一步的作用和易错点，彻底告别无效绘图。

一、新建设计文档：搭建设计基础载体

打开 Proteus 软件后，我们的第一步操作，绝对不是拖拽元器件，而是新建一份空白设计文件。这就好比我们撰写实验报告，必须先准备一张空白稿纸，所有的电路绘制、编辑、校验操作，都必须依托于专属设计文档。如果省略这一步，后续所有绘图工作都无法开展。

二、设置工作环境：标准化前期图纸配置

完成文档新建后，切勿直接开始画图，优先完成工作环境与图纸参数的配置。核心设置包含图纸尺寸、网格大小、光标样式、文本字体等基础参数，相当于我们绘图前选定纸张规格、画好辅助格子。

【新手易错】绝大多数初学者会直接跳过环境配置步骤，快速完成绘图，待到电路元件过多、布线复杂时，才发现图纸尺寸不足、网格不规整，只能返工重改，极大降低设计效率。前期标准化环境配置，是高效绘图的基础。

三、放置元件：合理规划电路器件布局

工作环境配置完毕后，正式进入绘图实操阶段。我们需要从Proteus元件库中，精准调取电路所需的各类器件，包括芯片、电阻、电容、按键、发光二极管等，逐一放置到编辑画布中。

放置元件时需提前规划整体布局，按照电路功能分区摆放器件，避免元件堆积、杂乱无章，规范的布局能够为后续原理图布线节省大量时间，让电路逻辑更清晰。

四、原理图布线：搭建可视化电路逻辑

所有元器件布局完成后，根据预设的电路逻辑关系，使用导线连接各个元器件的对应引脚，完成原理图布线工作。至此，我们肉眼可见的完整电路图就绘制完成了。

【新手易错】很多同学误以为布线完成、图纸美观，就代表电路设计完成。实际上，肉眼可见的导线仅为可视化图形，软件无法仅凭图形识别电路电气逻辑，这也是后续需要核心校验步骤的原因。

五、建立网络表：人机电路识别的核心桥梁

这是Proteus设计中最核心、最容易被忽略的步骤。网络表是Proteus软件专属的、用于识别电路连接关系的文本数据。

简单来说，我们的肉眼可以直观看懂导线的连通关系，但计算机无法识别可视化的线条，只能依靠网络表精准记录每一个引脚的连通状态、每一条电气网络的连接信息。所有后续的电路仿真、PCB制版工作，全部依托网络表的数据支撑，是衔接绘图与工程应用的关键。

六、执行电气检查：电路自动化故障自查

生成网络表之后，必须立即执行电气检查（电气规则检查）。软件会全自动扫描整张原理图，全方位排查电路存在的各类电气故障。

主要检查内容包含：元器件引脚短路、输入引脚悬空、电源电压冲突、重复网络标号、电气逻辑矛盾等问题。这一步相当于机器对电路进行全方位自查，提前规避设计漏洞。

七、合规性判断：启动闭环纠错机制

电气检查完成后，进入流程核心判断环节，根据检查结果分为两条执行分支，形成完整的闭环纠错设计体系。

分支1：检查不合格（N/No）

若检测结果不合格，说明原理图存在明确电气错误。此时需要进入图纸调整环节，针对性修正布局、布线、器件参数等问题。

【新手易错】重点注意：修改完成后，不能直接重新检测！必须退回至原理图布线步骤，重新生成网络表、再次执行电气检查，通过反复迭代修改，直至检测合格。很多同学报错后直接保存文件，会导致后续仿真、制版全程报错。

分支2：检查合格（Y/Yes）

若电气检查顺利通过，代表当前原理图的电气逻辑、连接关系完全合规，设计无漏洞。此时可执行最终操作：保存工程文件、输出BOM物料清单等报表，完成整套原理图设计工作。

八、核心流程总结

Proteus原理图设计，绝对不是简单的“画图连线”，而是一套绘制→生成网络表→电气校验→闭环纠错的标准化闭环流程。

对于新手而言，最容易踩的坑就是忽略网络表生成和电气检查步骤，跳过闭环纠错迭代流程。看似快速完成了绘图，实则为电路仿真失败、PCB制版出错埋下重大隐患。只有严格遵循全套流程，反复校验纠错，才能设计出合规、可用的标准电路原理图。
