实验目标
通过开发板上的个独立按键控制 LED 开关。
按键介绍
按键是一种电子开关，使用时轻轻按开关按钮就可使开关接通，当松开手时, 开关断开。我开发板上使用的按键及内部简易图如下图所示：
按键管脚两端距离长的表示默认是导通状态，距离短的默认是断开状态，如 果按键按下，初始导通状态变为断开，初始断开状态变为导通。

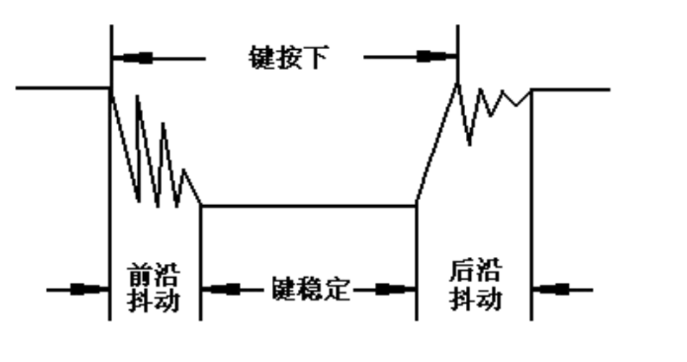

通常的按键所用开关为机械弹性开关,当机械触点断开 、闭合时，电压信号 如下图所示：
由于机械点的弹性作用，按键开关在闭合时不会马上稳定的接通，在断开时也不会一下子断开，因而在闭合和断开的瞬间均伴随着一连串的抖动。抖动时间的长短由按键的机械特性决定的，一般为 5ms 到 10ms。按键稳定闭合时间的长短则由操作人员的按键动作决定的，一般为零点几秒至数秒。按键抖动会引起按键被误读多次。为了确保 CPU 对按键的一次闭合仅作一次处理，必须进行消抖。
按键消抖有两种方式，一种是硬件消抖，另一种是软件消抖。为了使电路更加简单，通常采用软件消抖。我们开发板也是采用软件消抖，一般来说一个简单的按键消抖就是先读取按键的状态，如果得到按键按下之后，延时 10ms，再次读取按键的状态，如果按键还是按下状态，那么说明按键已经按下。
硬件设计

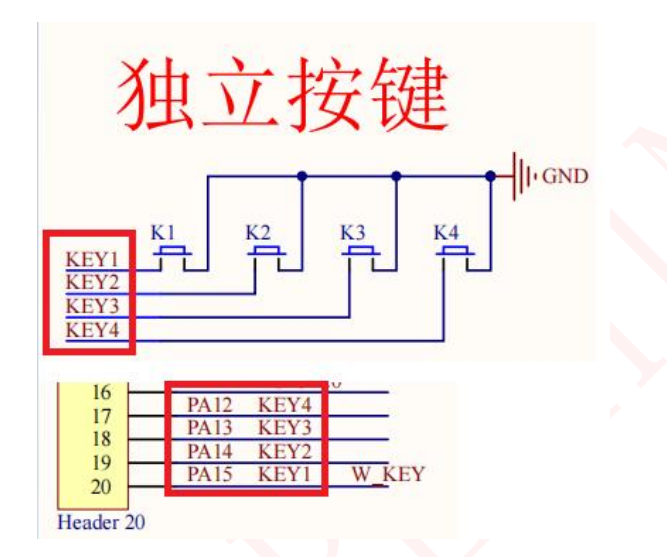

开发板上有 4 个独立按键，其硬件电路如下图所示：
按键 K1-K4 连接在芯片的 PA15-PA12 引脚上。K1-K4按键另一端是全部接在 GND上。
软件编程
创建项目

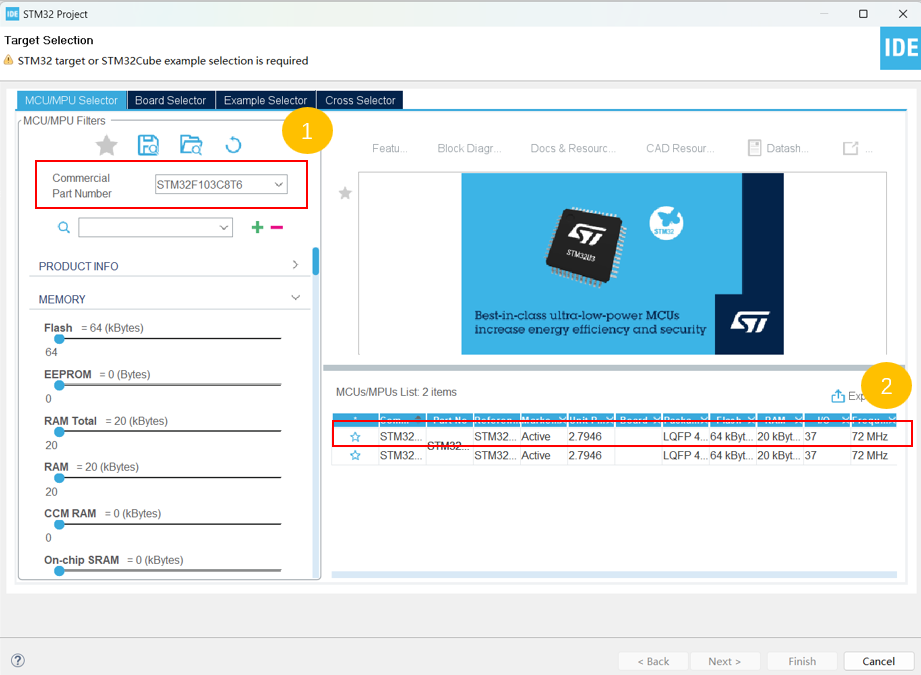

打开 STM32CubeIDE，点击File -> New -> STM32 Project。在弹出的New STM32 Project窗口中，选择对应的 STM32 微控制器型号STM32F103C8T6。

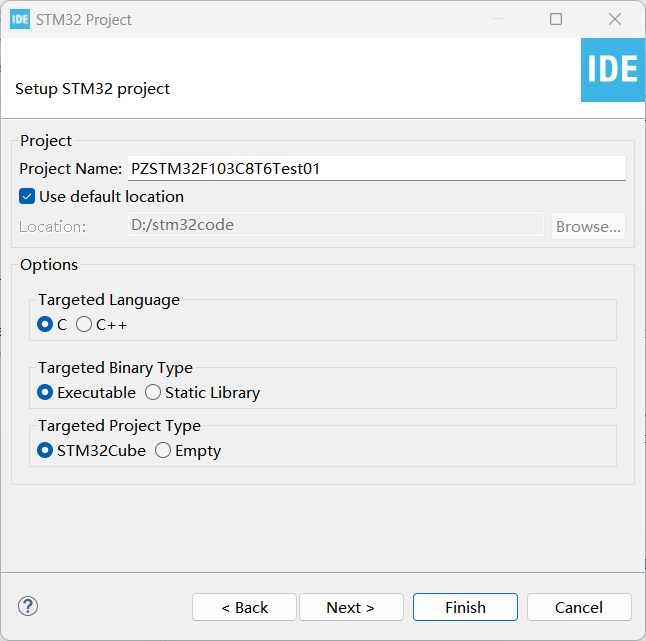

输入项目名称：“PZSTM32F103C8T6Test01”

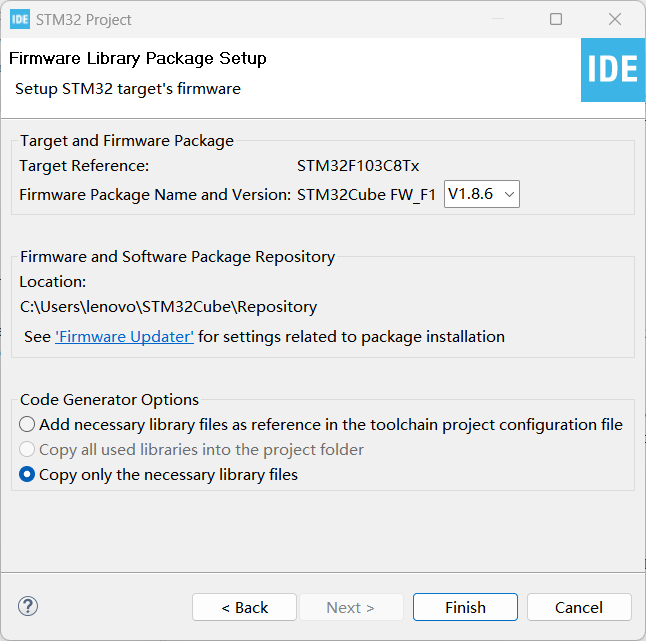

确认芯片型号为“STM32F103C8Tx”。Firmware Package Name and Version选项用于选择与工程关联的嵌入式软件包版本。
项目创建完成后，在STM32CubeIDE左侧的“Project Explorer”窗口会列出项目目录。
配置项目
打开PZSTM32F103C8T6Test01.ioc文件。
一、配置GPIO端口

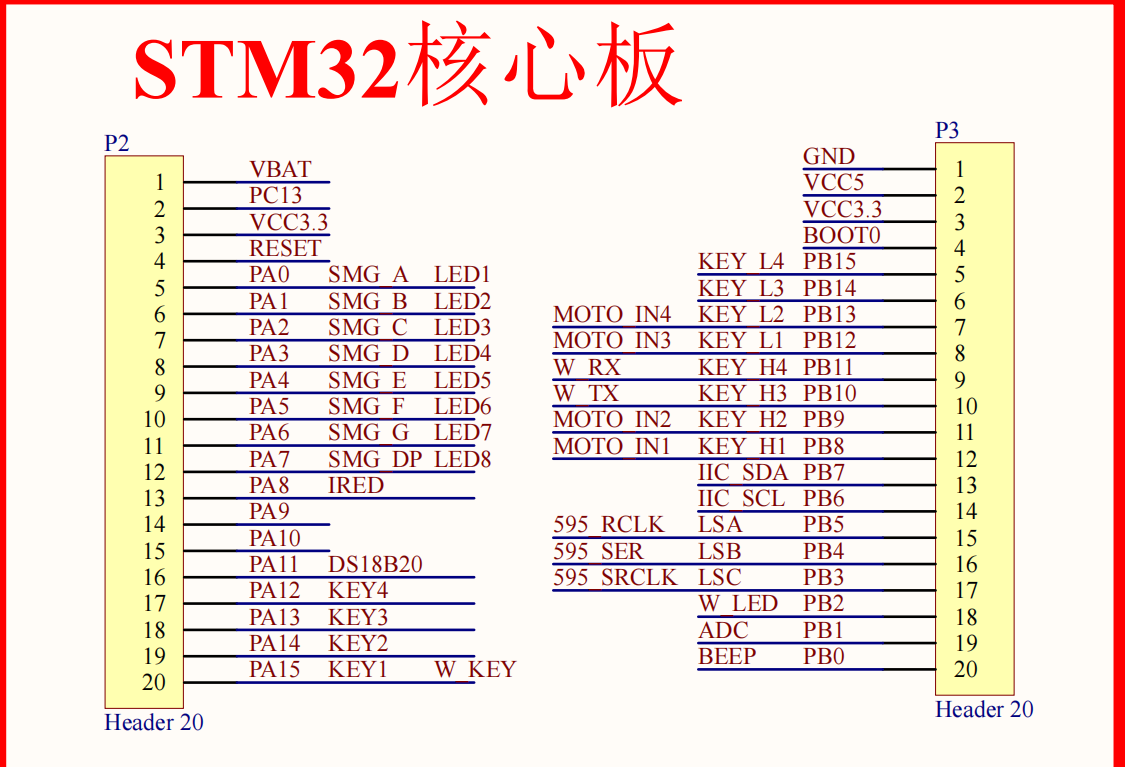

配置GPIO端口时，需要参照开发板的电路接线图进行配置。主要是查阅开发板上的LED组接入的GPIO口。如普中STM32F103系列开发板LED组接入的是GPIOA端口，见下图：

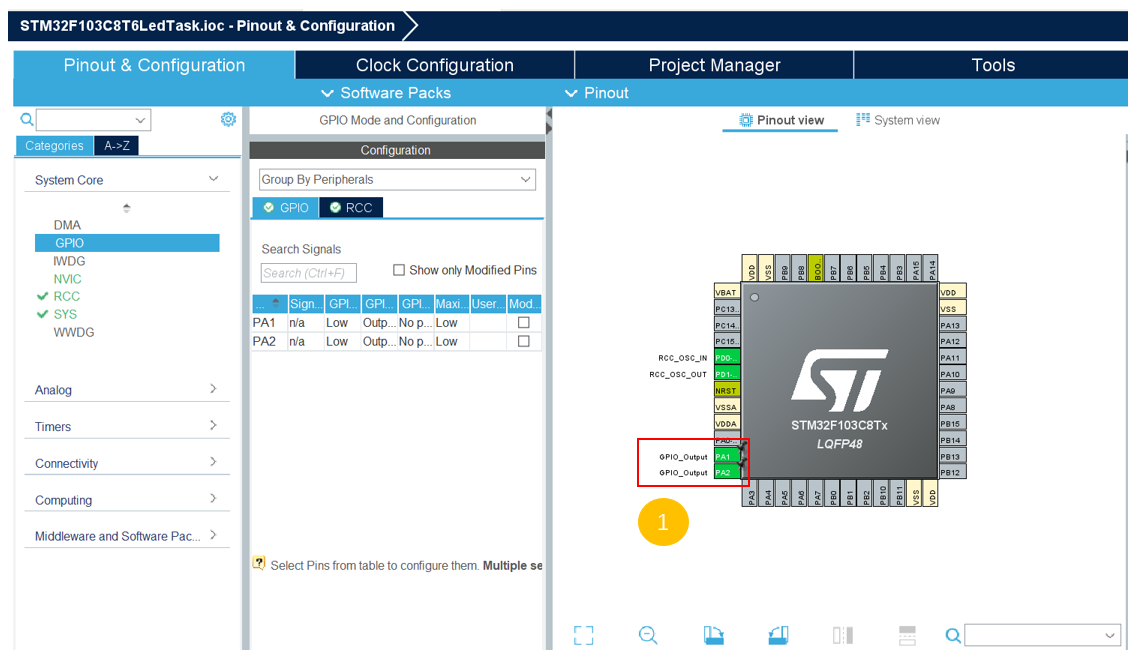

从开发板电路接线图可以看出，单片机GPIOA的PA0~PA7，分别接入LED1~LED8。我们配置PA1和PA2端口为推挽输出模式。
开发板上四个独立按键连接在芯片的 PA15-PA12 引脚上，因为按键一端是接 GND 的，当按下后管脚即为低电平，所以需要将按键管脚配置为上拉输入模式 GPIO_Mode_IPU。本实验我们使用K4独立按键，因此仅配置PA12引脚即可。

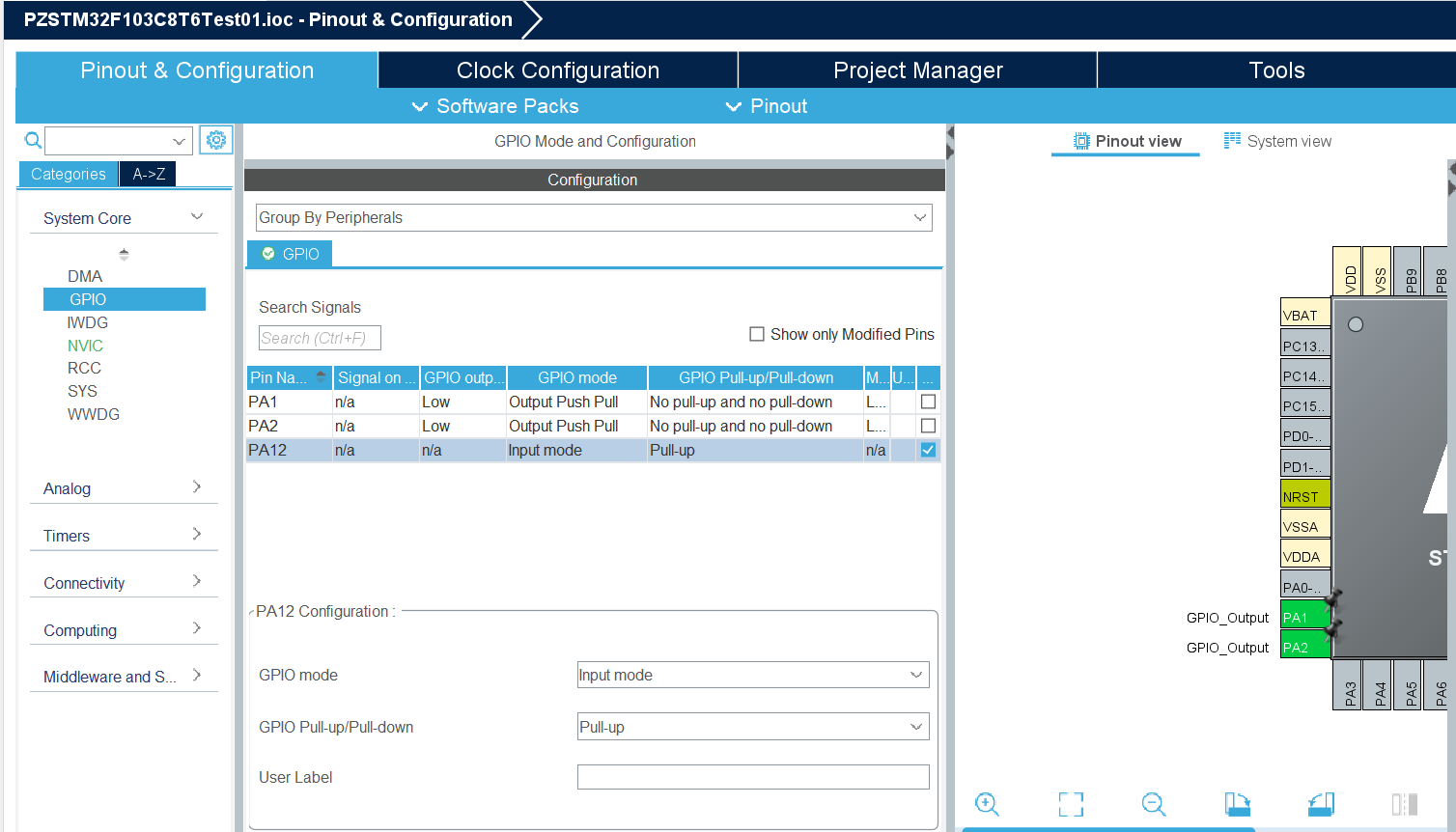

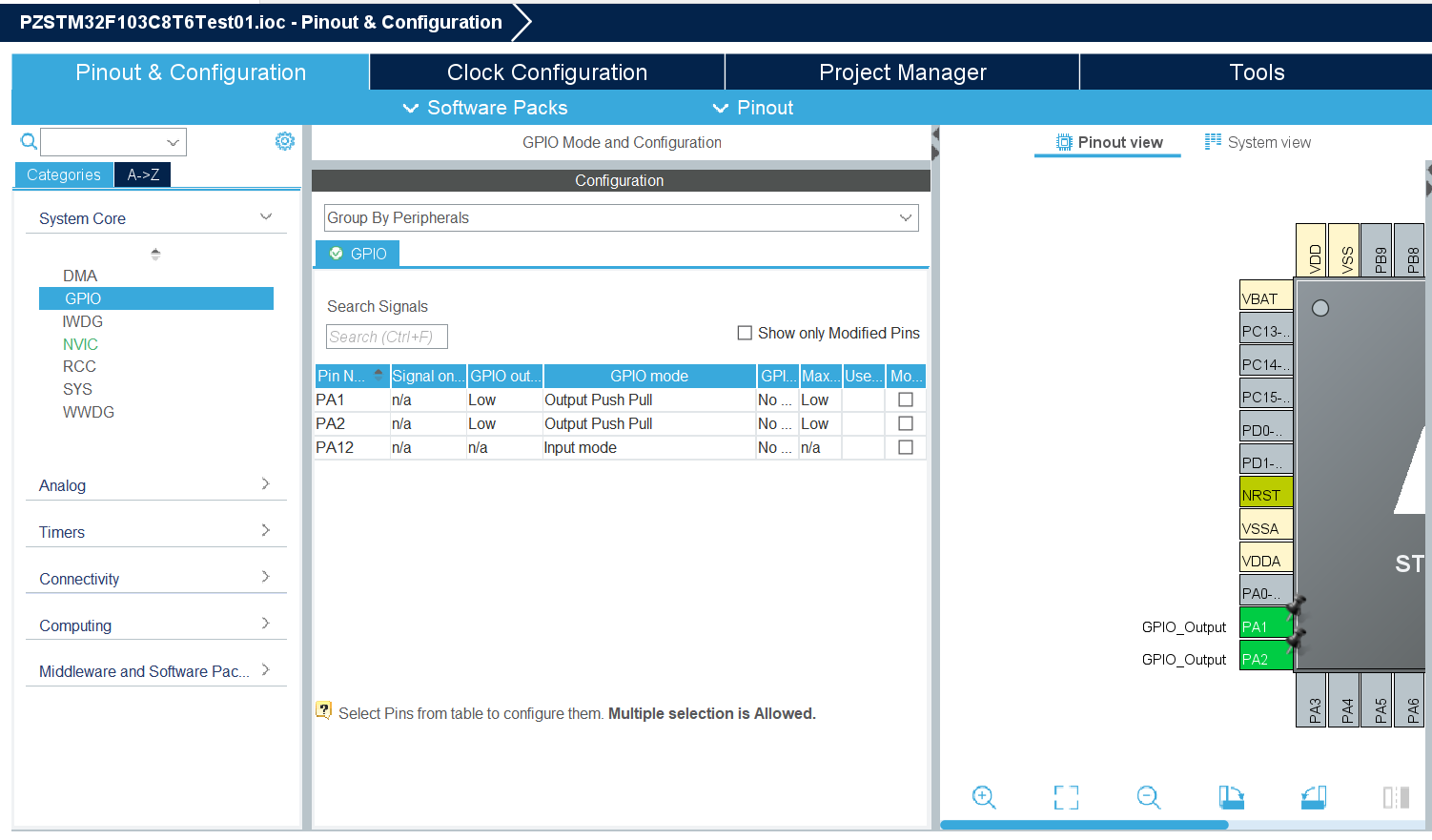

PA12设置为上拉输入模式。
生成代码

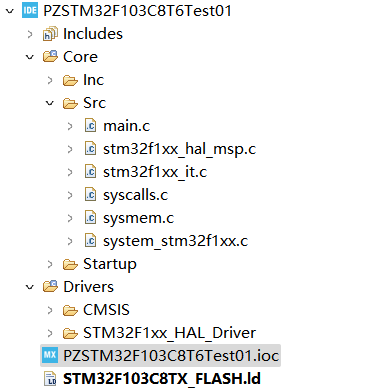

图形化配置完成，保存配置文件PZSTM32F103C8T6Test01.ioc，STM32CubeIDE会自动创建基础程序代码，基础代码目录结构如下图所示：
代码编写
（1）硬件接口定义和状态枚举声明
#define KEY_PIN GPIO_PIN_12
#define KEY_PORT GPIOA
#define LED_PIN GPIO_PIN_1
#define LED_PORT GPIOA
// 按键状态枚举
typedef enum {
KEY_RELEASED = 0,
KEY_PRESSED
} Key_Status;
（2）检测按键
Key_Status Read_Key() {
if (HAL_GPIO_ReadPin(KEY_PORT, KEY_PIN) == GPIO_PIN_RESET) { // 检测低电平
HAL_Delay(10); // 消抖延时
if (HAL_GPIO_ReadPin(KEY_PORT, KEY_PIN) == GPIO_PIN_RESET) {
return KEY_PRESSED;
}
}
return KEY_RELEASED;
}
首次调用HAL_GPIO_ReadPin()读取PA12引脚电平，若检测到低电平（GPIO_PIN_RESET），进入消抖流程，延时10ms后再次检测，确认是否仍为低电平，两次检测均通过则返回KEY_PRESSED，否则返回KEY_RELEASED。
（3）main函数
int main(void)
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
while (1)
{
if (Read_Key() == KEY_PRESSED) {
HAL_GPIO_TogglePin(LED_PORT, LED_PIN);
}
}
}
函数首先初始化HAL库底层驱动、配置系统时钟（通常由CubeMX生成）、初始化GPIO外设（通常由CubeMX生成）。
在主循环中，通过Read_Key()函数检测PA12按键状态，当检测到有效按键（KEY_PRESSED）时，使用HAL_GPIO_TogglePin()翻转LED状态（PA1引脚)。
编译和运行
配置输出HEX文件
STM32CubeIDE窗口，选择菜单栏Project -> Properties，弹出项目属性对话框。

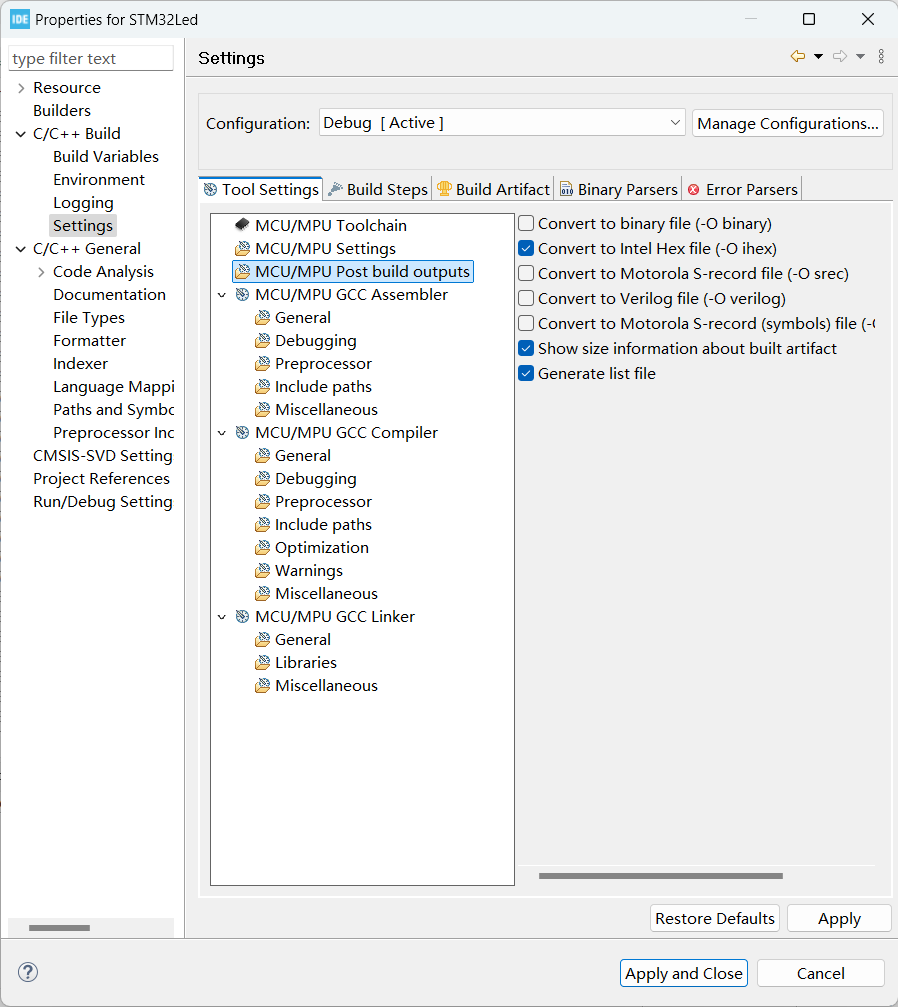

项目属性对话框左侧列表项，选择C/C++Build->Settings。在项目属性对话框右侧Tool Settings选项卡内，选择“MCU/MPU Post build outputs”列表项，在其右侧的检查项中选中“Convert to Intel Hex fiile”。
构建工程
STM32CubeIDE窗口，选择菜单栏Project -> Build All，STM32CubeIDE会在Console窗口输出构建信息，若构建过程出现问题，根据错误信息进行修改。
下载程序到板卡
购买的开发板配套资料一般都提供了烧录程序，如普中开发板的烧录程序在在配套资料的开发工具/程序烧入目录内，可以看到里面有两个烧写软件：一个是“STC-ISP 下载”软件；另一个是普中公司研发的自动下载软件。STC-ISP 下载软件需要冷启动，即先点击下载然后开启单片机电源，普中公司研发的自动下载软件，只需一键即可下载，操作非常简单。
